Переходники M2 то PCIE

[Равшан М 48]

Для немного древнего компа на Z87 плате нужна плата для установки M2 SSD (он есть на руках)
Где можно найти?

  Reveal hidden contents

Edited 25.02.2021 03:08 by Равшан М

[ShPioN 9 520]

aliexpress, их там полно на любой вкус

[lorg 196]

но загрузочным потом сделать этот диск навряд ли получится

[Равшан М 48]

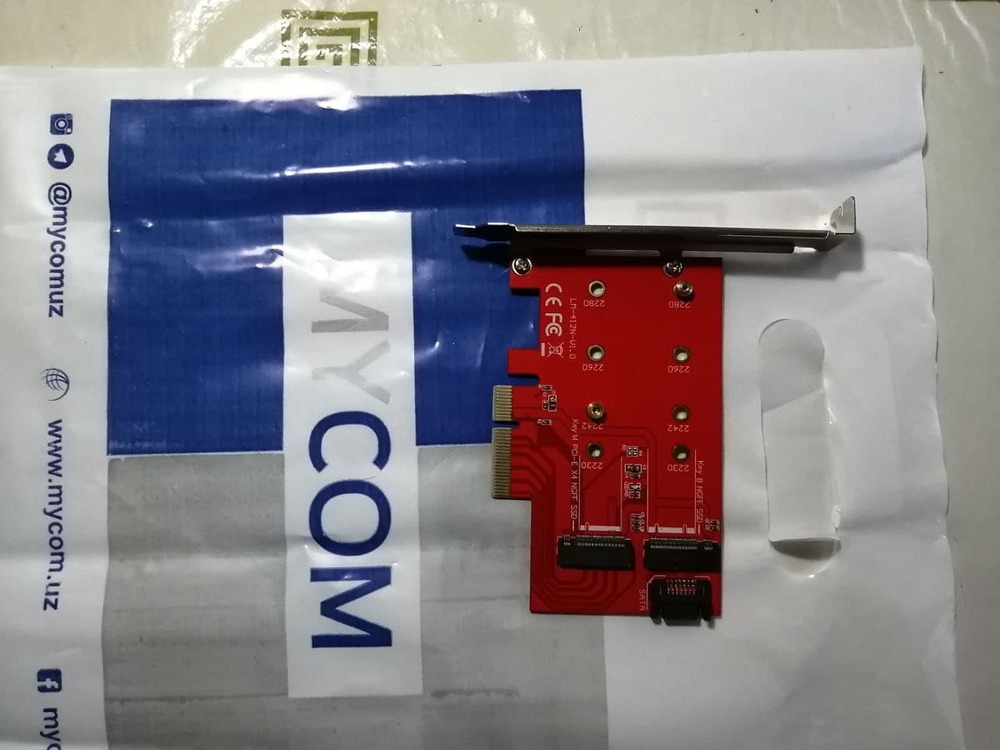

Один переходник лесом пошел. Не заработал. У меня  на плате 2 разъема PCIE

Втыкнул во второй. Никак не определился в биосе или диспечере устройств. Сегодня назад понесу.

  Reveal hidden contents

Edited 26.02.2021 02:49 by Равшан М

[ShPioN 9 520]

  On 2/26/2021 at 02:48, Равшан М said:

Никак не определился в биосе или диспечере устройств. Сегодня назад понесу.

М.2 это всего-лишь форм-фактор (разъем). там может быть как юсб, так и сата, так и PCI-E. нужно разобраться что у вас за плата и что поддерживает переходник.

[Storm 31 013]

  On 2/26/2021 at 02:48, Равшан М said:

Втыкнул во второй. Никак не определился в биосе или диспечере устройств. Сегодня назад понесу.

С Малики если сможете забрать, дам номер завтра.

Именно как у вас на первой картинке, работает 100%, по полной шине своей.

[lorg 196]

Надеюсь NVM хоть разбитый на партиции ?  А то в диспетчере задач вы и не увидите его ( но  в биосе сам диск должен быть виден )

[erik_d 128]

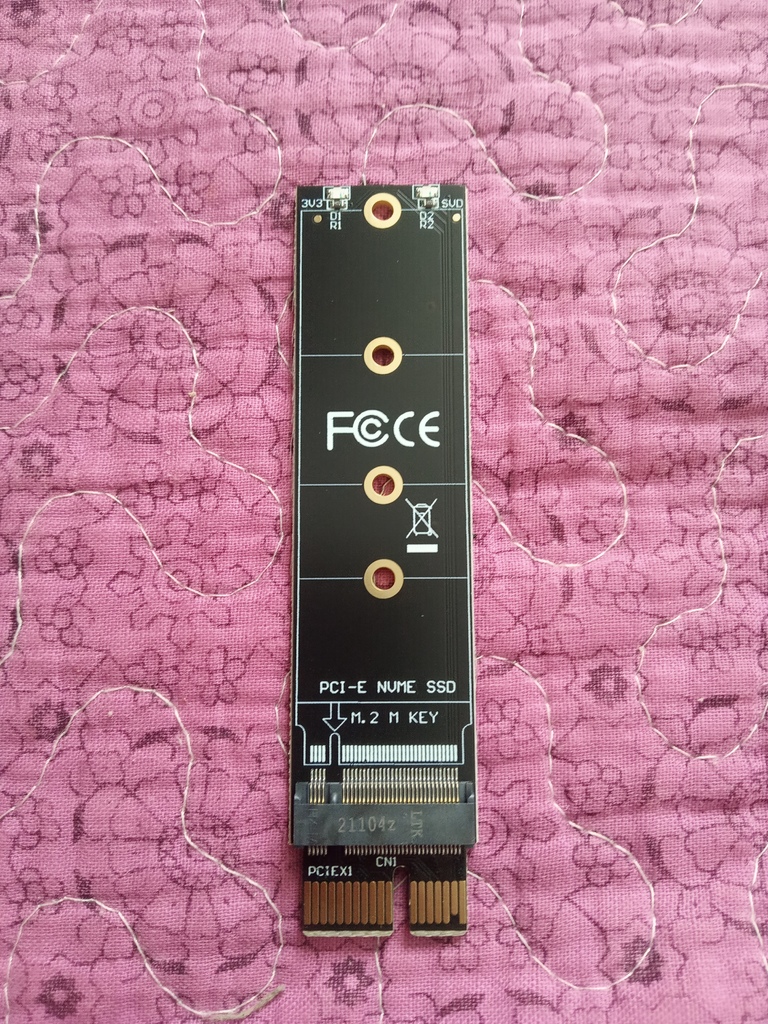

Вот эту жёлтую гайку как приделать к плате? Распилить на двое и припаять?



Edited 21.06.2023 09:43 by erik_d
Добавил фото

[ШивОлег 15 762]

  On 6/21/2023 at 09:36, erik_d said:

Вот эту жёлтую гайку как приделать к плате? Распилить на двое и припаять?

А что, винтом не прикручивается?

Edited 21.06.2023 10:03 by ШивОлег

[erik_d 128]

  On 6/21/2023 at 09:50, ШивОлег said:

А что, винтом не прикручивается?

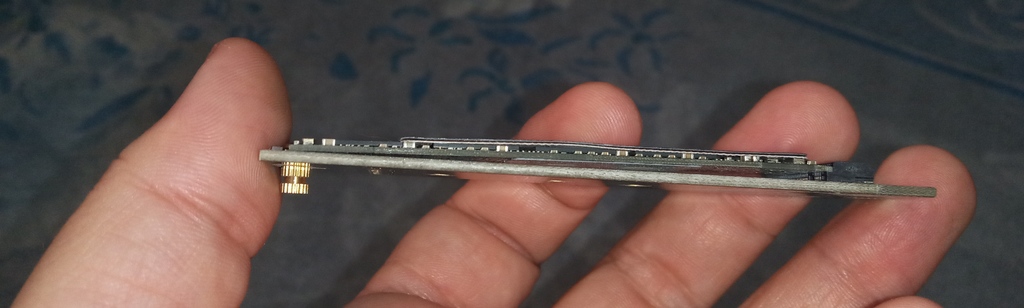

Вот так прикрепил

Nvme криво стоит так, но работает

[ShPioN 9 520]

разве бочонок не должен быть на стороне с платой SSD?

[ШивОлег 15 762]

  On 6/21/2023 at 11:55, erik_d said:

Nvme криво стоит так, но работает

Шайбу подложи под Nvme, там родное крепление типа винтик с наружней и внутренней резьбой , приподнято над платой..

[erik_d 128]

  On 6/21/2023 at 12:11, ШивОлег said:

Шайбу подложи под Nvme

так и сделаю скорее всего

  On 6/21/2023 at 12:11, ШивОлег said:

 родное крепление типа винтик с наружней и внутренней резьбой , приподнято над платой..

Нету такого. Только жёлтая гайка и винтик, всё

  On 6/21/2023 at 12:09, ShPioN said:

разве бочонок не должен быть на стороне с платой SSD?

Вот его "присобачить" не могу. Т.е. спрашивал как

  On 6/21/2023 at 12:09, ShPioN said:

разве бочонок не должен быть на стороне с платой SSD?

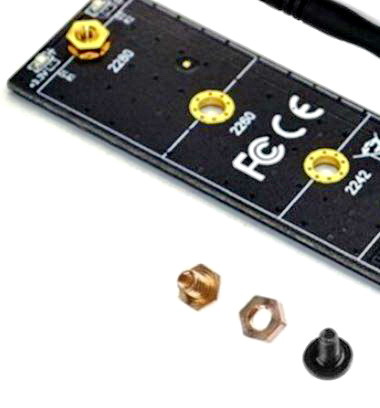

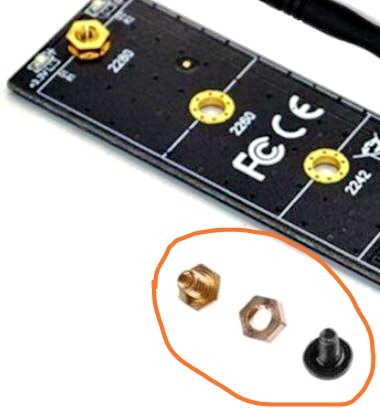

Лучше вот эти штуки найти, у нас продают такие?

[ШивОлег 15 762]

  On 6/21/2023 at 13:49, erik_d said:

так и сделаю скорее всего

Нету такого. Только жёлтая гайка и винтик, всё

Вот его "присобачить" не могу. Т.е. спрашивал как

Лучше вот эти штуки найти, у нас продают такие?

Значит плата своим вырезом вставляется в проточку гайки

[Akim358 27 547]

  On 6/21/2023 at 09:36, erik_d said:

Вот эту жёлтую гайку как приделать к плате?

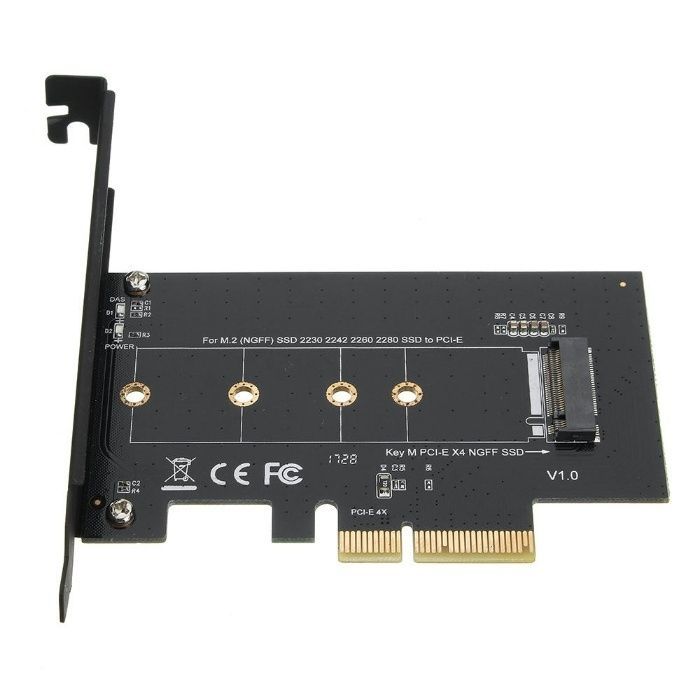

По фото судить сложно, но чет мне кажется стойка на фото не совсем подходит, по идее она должна быть между SSD и платой PCIE, но если так поставить, то SSD опять будет криво стоять. А че, на мамке нет свободных М2 для нормального крепления? И формат переходника тоже вызывает сомнения - он получается просто в слоте PCIE будет торчком стоять безо всякого крепления (точнее торчать будет горизонтально вбок, провисая при этом). Не лучше было бы такой вариант

Edited 22.06.2023 04:00 by Akim358

[erik_d 128]

  On 6/22/2023 at 03:47, Akim358 said:

на мамке нет свободных М2 для нормального крепления? Не лучше было бы такой вариант

Мамка старая

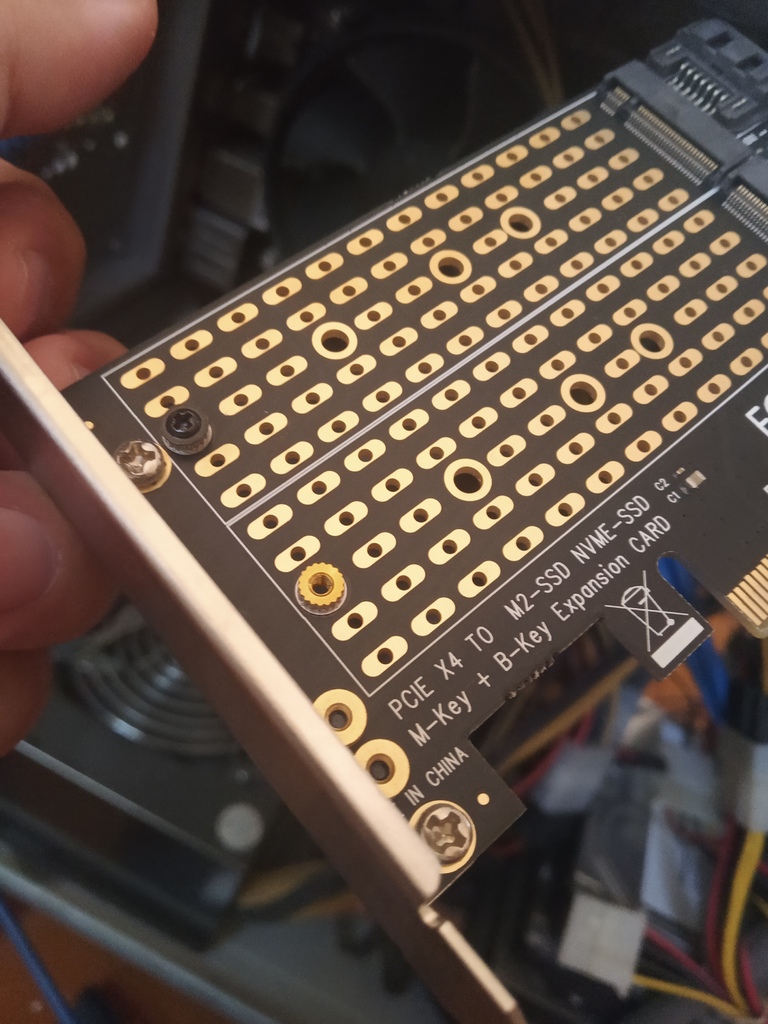

Вот такой уже есть

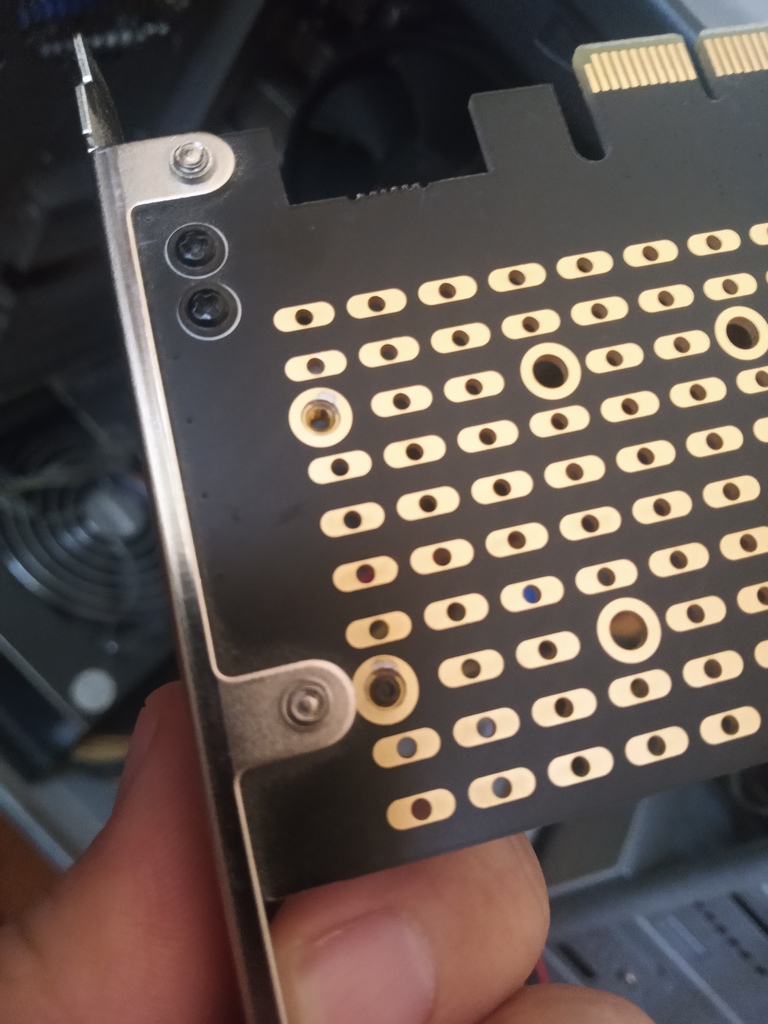

Вот на втором переходнике жёлтая гайка распаяна походу

  On 6/21/2023 at 16:03, ШивОлег said:

Значит плата своим вырезом вставляется в проточку гайки

Не вставляется. Пробовал

[erik_d 128]

  On 6/21/2023 at 12:11, ШивОлег said:

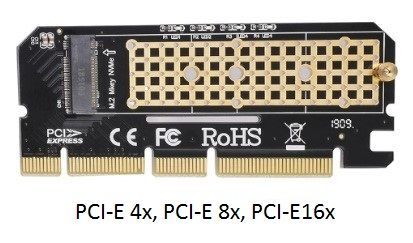

Надо было не жмотиться, а купить такой переходник. Он дороже.

Походу придется паять

[Timofeus 4 100]

  On 6/22/2023 at 06:49, erik_d said:

Мамка старая

Оно так работает?  Это же не М.2.

Edited 22.06.2023 07:03 by Timofeus

[erik_d 128]

  On 6/22/2023 at 07:02, Timofeus said:

Оно так работает?  Это же не М.2.

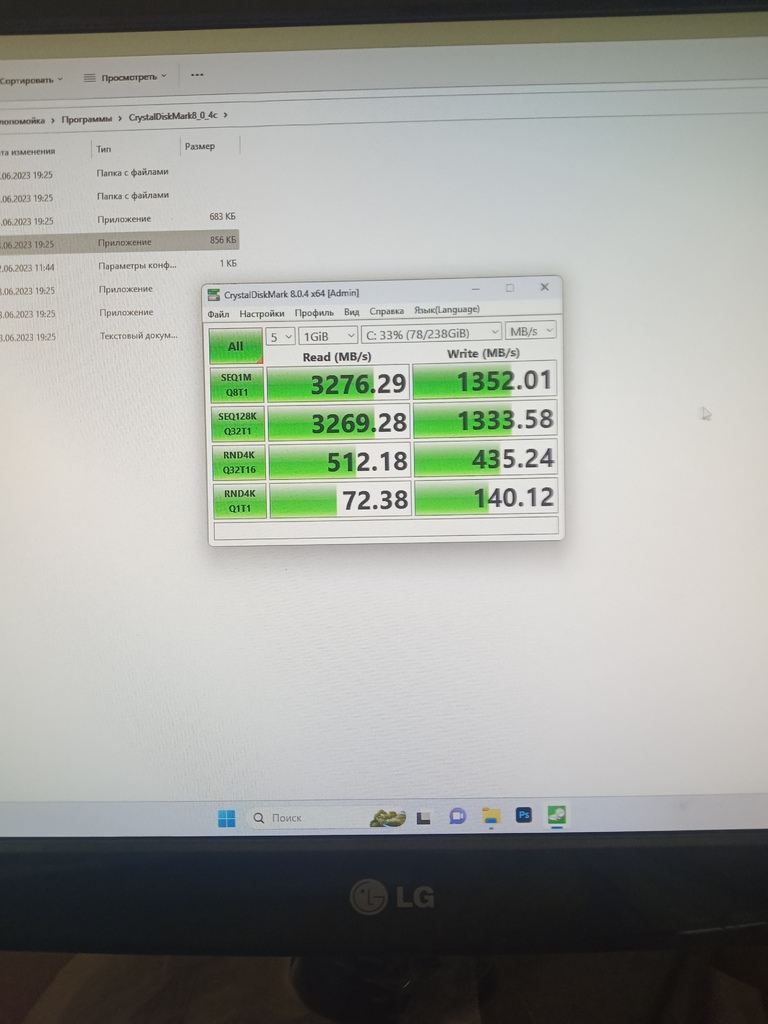

Работает. Скорости на фото

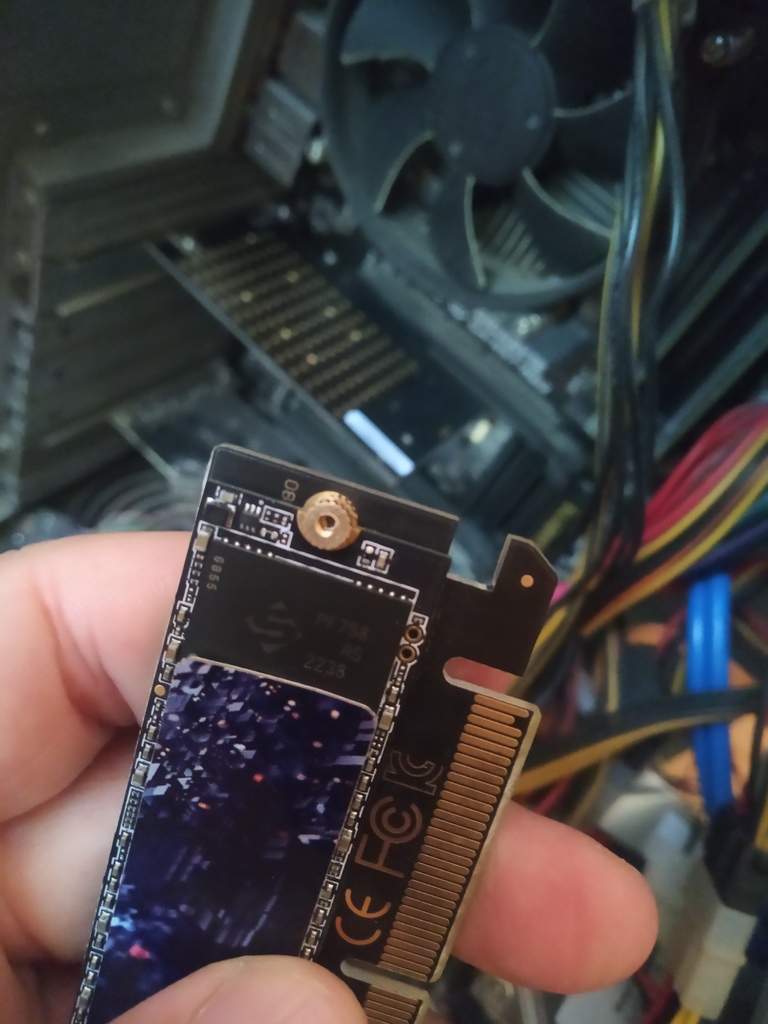

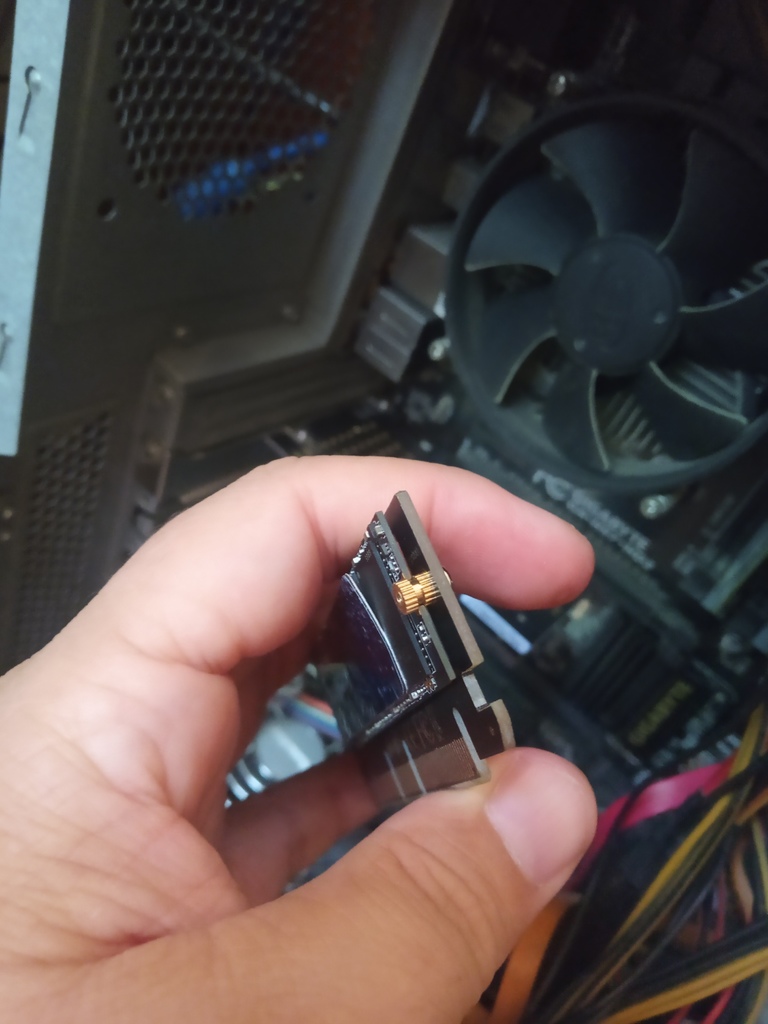

[erik_d 128]

  On 6/21/2023 at 16:03, ШивОлег said:

Значит плата своим вырезом вставляется в проточку гайки

Дядь Олег ("золотой мой человек" из к/ф)

Я только догнал(т.е. понял). Спасибо огромное. Сам не додумался



Переходник тут Х16, но сути дела это не меняет. Переходник на Х1 тоже также можно установить

[Akim358 27 547]

  On 6/22/2023 at 06:49, erik_d said:

Вот такой уже есть

имхо лучше его - надежнее будет закреплено

  On 6/22/2023 at 08:48, erik_d said:

Переходник тут Х16, но сути дела это не меняет

вот я бы не советовал х16 использовать - если его вставить в х16 слот, то оно отъест PCIE линии у видяхи и она будет пахать только на х8. Хотя, судя по фото, видяхи в компе нет.. встройка в проце юзается?

Edited 22.06.2023 12:28 by Akim358

[Akim358 27 547]

  On 6/22/2023 at 07:02, Timofeus said:

Это же не М.2.

а какая хрен разница? М2 слоты сидят на PCIE линиях либо проца, либо чипсета

[Timofeus 4 100]

  On 6/22/2023 at 12:31, Akim358 said:

а какая хрен разница? М2 слоты сидят на PCIE линиях либо проца, либо чипсета

Мне казалось шаг контактов на М2 поменьше.

[Akim358 27 547]

  On 6/22/2023 at 12:43, Timofeus said:

Мне казалось шаг контактов на М2 поменьше.

Ты про разъем на переходнике? Там М2 на платке переходника распаян, а сама платка переходника вставлена в слот pcie х1 на мамке

[Timofeus 4 100]

  On 6/22/2023 at 13:16, Akim358 said:

Ты про разъем на переходнике?

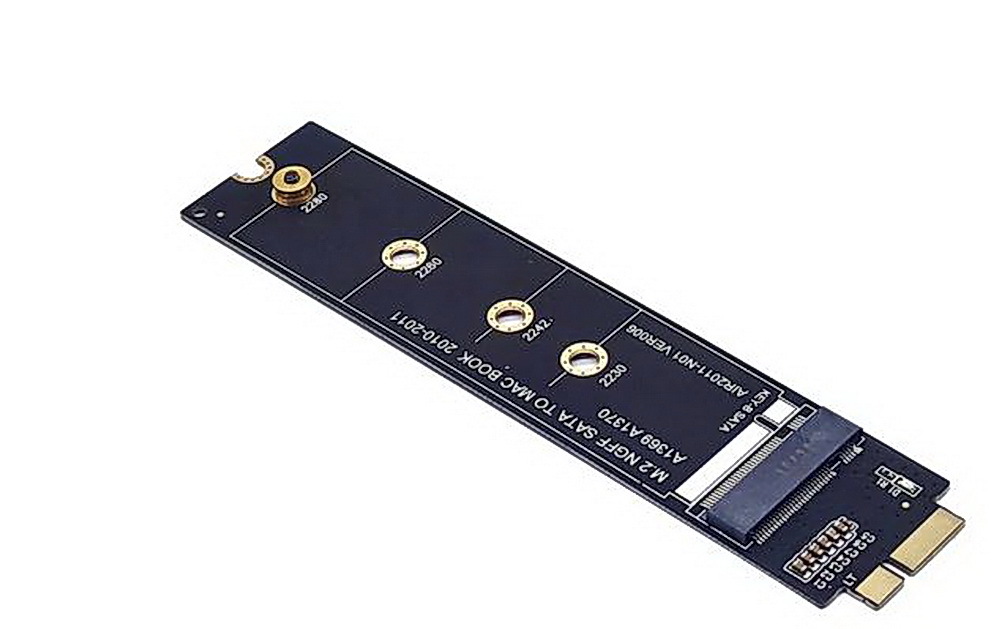

Я про

Это тот ссд или что-то другое?
