Самогонный аппарат, своими руками.

[Волговод 52 273]

Немного теории и советов  по теме топика:

  Reveal hidden contents

1. Откуда берется спирт, как химическое вещество

Этиловый спирт (этанол, винный спирт) - C₂H₅OH - бесцветная жидкость с характерным запахом. Получается сбраживанием пищевого сырья, гидролизом растительных материалов и синтетически - гидратацией этилена. Очищается ректификацией.
Синтетический путь получения этанола достаточно сложен, а результатом является технический спирт-ректификат, содержащий большое количество не отделяемых ректификацией примесей. Этот путь широко применяется в промышленности.
Другой путь получения спирта более доступен и связан с технологией сбраживания простых сахаров дрожжами. Именно так получается обычное вино и именно поэтому первое имя этилового спирта – винный спирт. Химическая формула этого превращения в очень упрощенном виде выглядит так:

C₁₂H₂₂O₁₁ + Н₂0 = 4 C₂H₅OН + 4 СО₂ + ТЕПЛО

Т.е. из одной молекулы сахара с помощью дрожжевых клеток образуется две молекулы этилового спирта, две молекулы углекислого газа и выделяется приличное количество тепла.
Для определения соотношения массовых превращений достаточно подставить в предыдущую химическую формулу мольные массы атомов: водорода Н=1, углерода С=12 и кислорода О=16:

(12·12+1·22+16·11)+ (1·2+16)= 4 ·(12·2+1·5+16+1) + 4·(12+ 16·2),
или 342 + 18 = 184 + 176;

и тогда можно сделать вывод, что из 180кг сахара получается 92кг спирта и 88кг углекислого газа. Таким образом, теоретический выход спирта из сахара составляет 0.511кг/кг, а учитывая плотность этилового спирта (ρ = 0,8кг/л), будет равен 0,64л/кг.
Если спирт получают не из сахара, а из сахаросодержащего сырья (виноград, сахарная свекла, топинамбур и т.д.), тогда, зная сахаристость продукта, легко определить выход из него спирта. Так, например, если яблоки содержат 12% сахара, то теоретический выход спирта из сока этого сырья (выход сока из яблок составляет 70%) будет равен 54мл/кг:

1кг (яблоки) =>0.7 кг (сок) => 0.084кг (сахар) => 0.054л (спирт).

Чаще всего спирт получают из крахмалосодержащего сырья (картофель, зерно и т.д.). Тогда в технологической цепочке приготовления спирта появляется процесс осахаривания крахмала – превращение (гидролиз) крахмала сырья под воздействием определенных ферментов в сахар

(C₆H₁₀O₅)n + n·H₂O + ФЕРМЕНТ = n·C₆ H₁₂O₆,

а затем производится его сбраживание.
Как и в предыдущем случае можно рассчитать, что из 1кг крахмала теоретически получается 1,11кг сахара. Зная содержание крахмала в сырье можно легко определить выход спирта из того или иного продукта. Так, например, если в пшенице содержится 60% крахмала, то теоретический выход спирта из такого зерна составит 0,426л/кг:

1кг (пшеница) => 0,6 кг (крахмал) => 0,666кг (сахар) => 0,426л (спирт).

Практический выход спирта всегда на 10…15% меньше теоретического. Такие потери считаются нормальными и, главным образом, связаны с:
недобродом, то есть с ситуацией, когда часть сахара остается в бражке и не превращается в спирт;
неправильным брожением, то есть когда часть сахара превращается не в спирт, а в некоторые другие вещества примеси;
прямыми потерями, когда часть спирта просто улетучивается вместе с углекислым газом в процессе брожения, или теряется при перегонке и ректификации.

2. Теплофизические свойства водно-спиртовых растворов

Свойства абсолютизированного 100% этилового спирта (ЭС) с практической точки зрения мало интересны (tкип=78,3°C при 760мм.рт.ст., ρ=790κг/м3). Поэтому, здесь мы разберемся со свойствами бинарной (двойной) смеси ЭС + вода, дающими полное представление о работе ректификационного оборудования и получения на нем этилового спирта-ректификата.

2.1 Концентрация спирта

Всем известно, что ЭС очень хорошо растворяется в воде образуя бинарную водно-спиртовая смесь (раствор), которая может содержать в себе любое количество спирта.
В случае использования тех или иных справочных данных необходимо четко различать два понятия концентрации спирта в водно-спиртовом растворе – массовая и объемная концентрации. Массовая концентрация спирта используется только для физических расчетов, анализа процессов горения и др. Массовая концентрация - это масса спирта в массе раствора ( обозначается как % масс., или кг/кг, или г/г). Чаще и традиционно используется понятие объемной концентрации спирта – это объем спирта в объеме раствора (обозначается как % об., или м3/м3, или л/л, или мл/мл). Эта некоторая “путаница” в концентрациях возникает из-за разной плотности спирта (ρ=790κг/м3=0,79г/мл) и воды (ρ=1000κг/м3=1г/мл). Разница в цифрах объемной и массовой концентраций одного и того же раствора существенна, поэтому далее мы будем пользоваться только понятием объемной концентрацией спирта.
Для определения объемного содержания спирта в растворе - концентрации спирта в жидкости (X) используются специальные спиртометры: АСП-3 0…40%, АСП-3 40…70%, АСП-3 70…100%, АСП 95…105%, АСП-2 96…101%, с термометром АСПТ 60…100%. Стоит отметить, что плотность водно-спиртового раствора сильно зависит от его температуры, а все эти приборы измеряют именно плотность раствора (используют силу Архимеда). Поэтому реальное содержание спирта в растворе совпадает с показаниями этих приборов только при 20ºC, что и указано на шкалах этих приборов.
Наиболее известными растворами являются водка – 40% и спирт-ректификат – 96,4%. Кстати, содержание спирта в бражке находится в пределах 7…12%, но измерять эту концентрацию с помощью спиртометров нельзя из-за наличия в бражке остаточного сахара и других примесей, влияющих на плотность раствора, и соответственно, искажающих показания прибора.
Пары ЭС также хорошо растворяются и в парах воды и образуют с ними единую паровую смесь с концентрацией спирта в них Y, которую можно определить только после конденсации этих паров – т.е. в жидкости (как в предыдущем случае) или по температуре их парообразования при 760мм.рт.ст. (см. ниже).

2.2 Температура кипения водно-спиртовой смеси

Естественно, температура кипения раствора двух веществ - воды (tкип=100°C при 760мм.рт.ст) и этанола (tкип=78,3°C при 760мм.рт.ст) должна находится между температурами кипения индивидуальных веществ. Зависимость температуры насыщенного водно-спиртового пара или температура кипения (парообразования) этой бинарной смеси от концентрации спирта в парах Y представлена на рис.1.
Стоит обратить внимание, что на этом графике существует некоторая точка А с концентрацией 96,4% температура в которой даже меньше температуры кипения 100%-го этанола.

Рис.1 Температура насыщенного водно-спиртового пара или температура кипения водно-спиртовой смеси ( при давлении 760 мм рт.ст.)

2.3 Равновесие фаз

Равновесным состоянием фаз (жидкой и парообразной) называется такое их сосуществование, при котором не происходит никаких видимых качественных или количественных изменений этих фаз. Равновесие фаз считается достигнутым только в том случае, когда одновременно удовлетворяются два условия: равны температуры фаз и равны парциальные давления каждого компонента в паровой и жидкой фазах. Второе условие означает, что процесс перехода через границу раздела фаз каждого компонента из жидкой фазы в паровую фазу и обратно завершен. Т.е. составы жидкой и паровой фазы стабилизировались, а концентрации компонентов в отдельно взятой фазе одинаковы в каждой точке ее объема.
Для бинарной водно-спиртовой смеси это теоретическое высказывание означает очень простую вещь. Если в обычную колбочку (схематично нарисована внутри графика рис.2) налить небольшое количество водно-спиртовой смеси с концентрацией Xж и нагреть до температуры кипения этой смеси, то в образовавшемся паре концентрация спирта будет Yп. Затем, если быстро закрыть колбочку и интенсивно встряхнуть (перемешать паровую и жидкостную фазы), то температура внутри колбочки выровняется, а пар и жидкость придут в равновесное состояние – с концентрациями в них спирта Y и X соответственно.
Если такие опыты провести для разных концентраций водно-спиртовых растворов, то можно получить некоторую зависимость равновесия фаз – кривая равновесия фаз. График кривой равновесия фаз для бинарной смеси чистый спирт + чистая вода представлен на рис.2.

Рис.2 Кривая равновесия фаз бинарной водно-спиртовой смеси (при давлении 760 мм рт.ст.)

Теоретическая и практическая значимость кривой равновесия фаз с точки зрения процесса ректификации спирта очень велика, но к этому мы вернемся позднее в разделе “Ректификация”, а сейчас покажем, как этой кривой пользоваться.
Например, при обычной перегонке бражки с концентрацией спирта X=10% образуется пар с концентрацией в нем спирта Y=52%, а после его конденсации мы получаем “самогон” (конденсат, дистиллят) той же “крепости”. Таким образом, если самогонный аппарат не снабжен какими-нибудь дополнительными “прибамбасами”, то получить более крепкий самогон таким способом теоретически просто невозможно. Таким же образом можно “предугадать” с помощью той же кривой и результат повторной перегонки “первача” - из 40%-го дистиллята второй перегонкой можно получить 60%-ый “самогон”.
Рассматривая этот график, стоит обратить внимание на диагональ Y=X. Именно благодаря тому, что почти вся кривая равновесия лежит выше этой диагонали, можно при испарении водно-спиртовой смеси получать концентрацию спирта в парах большую, чем его концентрация в исходной жидкости. Исключением является только точка А - пересечение кривой равновесия с диагональю, где X=Y=96,4%. Это особая точка азеотропы.
Азеотропными или нераздельно кипящими называют смеси, у которых пар, находящийся в равновесии с жидкостью, имеет тот же состав, что и жидкая смесь (X=Y). При перегонке азеотропных смесей образуется конденсат того же состава, что и исходная смесь. Разделение таких смесей перегонкой и ректификацией исключается.
Водно-спиртовая смесь в особой точке азеотропы называется “этиловый спирт-ректификат (СР)”. Именно к этой точке стремится процесс ректификации, именно она является предельной концентрацией спирта в этом процессе, и именно в этой точке водно-спиртовая смесь имеет минимальную температуру кипения (tкип=78,15°C при 760мм.рт.ст. см. рис.1).

2.4 Основные свойства спирта-ректификата

На этот продукт существует ГОСТ 5962-67, в котором регламентируется концентрация спирта в спирте-ректификате от 96% до 96,4% и его состав.
Приведем некоторые физические свойства этилового спирта-ректификата
Плотность жидкости (при 20ºС)…………….……….…. 812 кг/м3 (≈0.8кг/л)
Плотность паров (при 760 мм.рт.ст.)………….……….. 1,601 кг/м3
Температура кипения (при 760 мм.рт.ст)……………… 78,15 ºC
Удельная теплота парообразования……………………. 925 кДж/кг
Эти данные являются основой при проектировании спиртового ректификационного оборудования. А для Вас будут являться обычной справочной информацией.

2.5 Температура кипения спирта-ректификата и атмосферное давление

Стоит отметить, что температура кипения СР существенным образом зависит от атмосферного давления. Причем эта зависимость настолько сильная (см. рис.3), что при ректификации спирта по температуре, регистрируемой, например, электронным термометром, можно определить точное значение атмосферного давления в данный момент и проградуировать обычный домашний барометр, пользуясь приведенной ниже зависимостью.

Рис.3 Зависимость температуры кипения этилового спирта-ректификата от атмосферного давления

Если Вы эксплуатируете ректификационную установку без термометра, то эта информация просто расширяет Ваш кругозор и не имеет для Вас никакого практического значения, поскольку момент выхода СР Вы с абсолютной точностью определяете по запаху. Но, для тех, кто приобрел установку с электронным термометром, эта связь температуры кипения спирта с атмосферным давлением имеет непосредственное практическое значение.
Действительно, имея профессиональное ректификационное оборудование и электронный термометр, способный с высокой точностью определять температуру спиртовых паров, Вы с удивлением можете обнаружить, что его показания отличаются изо дня в день. Если вчера Вы наблюдали температуру кипения спирта 77,0ºC, а сегодня – 78,0ºC, то это означает не изменение спиртового состава или неисправность ректификационного устройства, а всего лишь изменение атмосферного давления: вчера было - 730мм.рт.ст., а сегодня – 755мм.рт.ст.

3. Теория и практика простой перегонки браги

Простая перегонка (дистилляция) – процесс, при котором происходит однократное испарение наиболее летучих компонентов из кубовой жидкости и однократная конденсация этих паров.

3.1 Цель простой перегонки

Содержание спирта в бражке очень мало от 6 до 12%. Однако, для получения высококачественного спирта путем ректификации требуется более концентрированный спиртовой раствор, поэтому для получения спирта-рекитификата на всех спиртовых заводах производят первоначальное, грубое отделение спирта от воды, в результате которого получают спирт-сырец (СС), а затем проводят его ректификацию. Такой же путь можно рекомендовать для домашней технологии приготовления спирта.
Перегонку бражки можно проводить и с помощью ректификационного оборудования (см. ниже). Используя при перегонке бражки ту же технику ректификации, можно из бражки сразу получить 80…85% -ый СС. Но это не нужно, поскольку для четкой ректификации СС, его все равно необходимо будет разбавить до концентрации 40%. Более того, перегоняя бражку на ректификационном устройстве, очень часто пеной засоряется нижняя часть колонны.
Для более эффективного использования ректификационной колонны, все таки на ней лучше проводить ректификацию, а 40%-ый самогон можно успешно получать из бражки с помощью простейшего перегонного аппарата.

3.2 Оборудование для простой перегонки

Принципиальная схема простого дистиллятора представлена на рис.4. Дистиллятор состоит из испарительной емкости – куба 1 и конденсатора-охладителя 2, которые соединены между собой патрубком 3. Куб заполнен перерабатываемой жидкостью 4, нагрев и испарение которой осуществляется нагревателем 5. Через конденсатор-охладитель постоянно протекает охлаждающая вода (показана стрелочками). Для удобства работы с дистиллятором в крышке куба может быть установлен термометр 6, который регистрирует температуру паров направляющихся на конденсацию. Приемная емкость 7.

3.3 Работа аппарата простой перегонки

Дистиллятор работает следующим образом. С помощью нагревателя кубовая жидкость доводится до кипения. Образовавшийся в кубе пар по патрубку попадает в конденсатор-охладитель, где происходит его конденсация и охлаждение. Полученный дистиллят стекает в приемную емкость 7.
Что касается дистилляции спирта, то при работе этого устройства, процесс получения дистиллята в основном подчиняется приведенной выше кривой фазового равновесия (рис.2). Причем в начальный момент, когда концентрация спирта в растворе велика (в бражке она составляет 10…12%), велика и концентрация спирта в парах, а следовательно, и в его дистилляте (42…45%). Однако, бражка не является бинарной смесью воды и спирта, а содержит большое количество попутных примесей с меньшей и большей температурой кипения по отношению к водно-спиртовой смеси. Температура паров спирто-водяной смеси, проходящей в этот момент по патрубку, составляет величину порядка 90…94°С, но легкокипящие примеси (эфиры, ацетоны, альдегиды, метиловый спирт и др.) в большей доле входят в состав первоначального пара, понижая эту теоретическую температуру до 65…75°C. Увеличенная концентрация легкокипящих примесей (плотность которых меньше плотности спирта) в первоначальном дистилляте искажает показания спиртомера в большую сторону, создавая иллюзию повышенной “крепости”. Именно поэтому первая порция дистиллята, полученная из бражки, называется “первачём”. В действительности это не концентрированный спирт, а водно-спиртовая смесь с повышенной концентрацией “отравы”.
На следующем этапе перегонки изменение температуры в большей степени соответствует теории. Используя показания термометра 6 и пользуясь графиком рис.1, можно всегда знать концентрацию паров спирта Y, идущих на конденсацию. Постепенно концентрация спирта в кубе уменьшается, соответственно уменьшается и его концентрация в дистилляте, что отмечается увеличением температуры на термометре 6. Если температура достигла 100°С, то это означает, что спирт в кубовой жидкости полностью закончился и из куба испаряется только вода.
Несмотря на то, что вблизи нулевой точки (рис.2) концентрация спирта в парах в 8 раз больше его концентрации в жидкости, процесс перегонки обычно завершают при температуре пара 97…98°C. Это связано с тем, что с этого момента начинается более интенсивное испарение сивушных масел и других хвостовых примесей.
Средняя концентрация спирта в дистилляте (типичный “самогон”), получаемого из бражки с помощью аппаратов простой перегонки, обычно не превышает 40%. Типовой график изменения температуры по времени при простой дистилляции схематично представлен на рис.5.

Рис.5 Изменение температуры паров при простой перегонке

Можно повторно провести перегонку уже 40%-го дистиллята и получить более концентрированный ≈ 60% раствор спирта (см. рис.2). Затем можно многократно повторять этот процесс до получения концентрации спирта в дистилляте около 90…94%. Однако, стоит сразу обратить Ваше внимание на то, что полученный таким образом “спирт” будет содержать все примеси изначально содержащиеся в бражке. Это означает, что после разбавления такого “спирта” водой до 40% Вы получите все тот же “самогон”, что и после первой перегонки.
При таком способе извлечения спирта из бражки с целью получения качественной водки требуются сложные, порой очень дорогостоящие и протекающие с большими потерями спирта и электроэнергии каскады очисток и повторных перегонок.
Именно поэтому этот путь получения качественной водки давно отошел в историю!
В настоящий момент существует другой, более простой способ получения высококачественной водки, суть которого, заключается в получении из СС (“самогона”) сразу 96%-го спирта-ректификата, очищенного от примесей, а затем разбавлении его хорошей водой до концентрации водочного раствора. Этот способ требует специального и достаточно сложного ректификационного оборудования.

4. Теория ректификации

Ректификация – тепломассообменный процесс, который осуществляется в противоточных колонных аппаратах с контактными элементами (насадка, тарелки). В процессе ректификации происходит непрерывный обмен между жидкой и паровой фазой. Жидкая фаза обогащается более высококипящим компонентом, а паровая фаза – более низкокипящим. Процесс тепломассообмена происходит по всей высоте колонны между стекающим вниз дистиллятом, образующимся наверху колонны (флегмой), и поднимающимся вверх паром. Чтобы интенсифицировать процесс тепломассообмена применяют контактные элементы, увеличивающие поверхность взаимодействия фаз. В случае применения насадки, флегма стекает тонкой пленкой по ее развитой поверхности. В случае применения тарелок, пар в виде множества пузырьков, образующих развитую поверхность контакта, проходит через слой жидкости на тарелке.

4.1 Цель ректификации

Целью ректификации вообще является чёткое разделение жидких смесей на отдельные чистые компоненты.
При ректификации спирта основная задача - из 40%-го СС получить СР с концентрацией в нем ЭС не менее 96% при минимальным содержании посторонних примесей. Для этого процесс ректификации СС проводят за один раз на специальном ректификационном оборудовании. Это оборудование позволяет разделять водно-спиртовую смесь на отдельные азеотропные фракции, отличающиеся температурами кипения. Одной из таких фракций является пищевой спирт-ректификат.

4.2 Оборудование для ректификации

В промышленности применяются ректификационные установки непрерывного действия. В этих установках 85%-ый СС и перегретый водяной пар смешиваются в нижней части колонны и превращаются в ≈ 40%-ый водно-спиртовой насыщенный пар при температуре ≈ 94°C (см. рис.1). Эта паровая смесь непрерывно поступает в ректификационную колонну, расслаивается по ее высоте на отдельные фракции, которые непрерывно и с определенным темпом отбираются из разных частей колонны. Для обеспечения нормальной работы таких непрерывных колонн требуются достаточно сложные и дорогие элементы автоматики.
В химических и физических лабораториях обычно применяют ректификационные колонны периодического действия, не требующие никакой автоматики. Эти колоны оборудованы только элементарными средствами регулировки отбора, температурного контроля и манометрическим измерителем перепада давления на колонне.
Принципиальная схема периодической ректификационной установки представлена на рис.6. Установка состоит из испарительной емкости – куба 1 и ректификационной колонны, установленной вертикально на крышке куба. Куб заполнен перерабатываемой жидкостью 4, нагрев и испарение которой осуществляется нагревателем 5. Колонна включает в себя ректификационную часть 9 и головку колонны 10. Ректификационная часть колонны представляет собой трубу 11, покрытую снаружи теплоизоляцией 12 и заполненную внутри контактными элементами 13. Головка колонны представляет собой систему патрубков 3 к которой в соответствии со схемой подсоединены: термометр 6, конденсатор 2, охладитель 14 и регулятор отбора 15. Внизу ректификационной части колонны обычно монтируется манометрическая трубочка 16 для измерения перепада давления в колонне. Через охладитель 14 и конденсатор 2 постоянно протекает охлаждающая вода.

4.3 Работа ректификационной колонны

Ректификационная установка работает следующим образом. С помощью нагревателя кубовая жидкость доводится до кипения. Образующийся в кубе пар по ректификационной части колонны 9 поднимается вверх и попадает в конденсатор 2, где происходит его полная конденсация. Часть этого конденсата (флегмы) возвращается в ректификационную часть колонны, а другая часть проходит через охладитель 14 и в виде дистиллята 7 стекает в приемную емкость 8. Соотношение между расходами флегмы и отбираемого дистиллята называется флегмовым числом и устанавливается с помощью регулятора отбора 15. По всей высоте ректификационной части колонны происходит процесс тепломассообмена между стекающей вниз флегмой и поднимающимся вверх паром. В результате этого в головке колонны накапливается в виде пара и флегмы самый легкокипящий (с наименьшей температурой кипения) компонент кубовой жидкости, а следом за ним сама собой выстраивается “номерная очередь” (вниз по высоте колонны ) из разных веществ. “Номером” в этой очереди является температура кипения каждого компонента, возрастающая по мере опускания по колонне. С помощью регулятора 15 осуществляется медленный и последовательный отбор этих веществ в соответствии с их очередностью. “Номер” отбираемого в каждый момент вещества регистрируется с помощью термометра 6. Зная эту температуру с учетом атмосферного давления, можно достаточно точно указать основное вещество дистиллята, отбираемое в данный момент времени.
Для пояснения приведем простейший и наглядный пример лабораторной ректификации. Нальем в испарительную емкость ацетон (20мл), метиловый спирт (30мл), этиловый спирт (50мл) и воду (100мл). Общее количество кубовой жидкости составит 200мл. Проведем ректификацию с записью текущей температуры и текущего объема получаемого дистиллята 7. Общий объем отобранного дистиллята доведем до 120мл, при этом остаток кубовой жидкости (воды) составит 80мл. По записям построим график изменения температуры от текущего объема дистиллята рис.7. На графике отчетливо видны четыре горизонтальных участка α (tк=const) и три переходных участка β между ними. Участки α – это индивидуальные чистые компоненты исходной смеси, а переходные участки β – это промежуточные вещества, состоящие из смеси двух чистых соседних компонентов. Пусть процесс ректификации проходил при атмосферном давлении 760мм.рт.ст., тогда по “высоте” и “длине” каждой ступеньки можно легко сделать вывод о качественном и количественном составе исходной смеси:

№	Индивидуальное	tк	Кол-во мл	Кол-во %
1	ацетон	56.2	20	16.7
2	метиловый спирт	64.7	30	25.0
3	этиловый спирт	78.1	50	41.7
4	вода	100	20+80	16.7

В процессе ректификации каждые индивидуальные и промежуточные вещества можно отбирать в отдельные приемные емкости 8, что позволяет не только провести качественный и количественный анализ исходной смеси, но и получить все ее компоненты раздельно.

Рис.7 Изменение температуры при ректификации 4-х компонентной жидкости

4.4 Что такое “теоретическая тарелка” и сколько их нужно

Рассмотрим более внимательно кривую равновесия фаз бинарной водно-спиртовой смеси, представленную на рис.2. Как было указано в примере, можно из 10%-го спиртового раствора с помощью простой перегонки получить 40%-ый раствор. Затем из 40%-го раствора тем же способом можно получить 60%-ый раствор.
Легко построить на кривой равновесия фаз ряд последовательных ступенек 10-40; 40-60; 60-70; 70-75; и т.д. и убедиться в том, что для достижения в конечном дистилляте концентрации спирта, равной 96%, теоретически потребуется не менее 9…10 таких последовательных перегонок.
Каждая такая перегонка-ступенька условно называется теоретической тарелкой (ТТ). Количество ТТ физически означает количество перегонок, необходимых для получения 96%-го спирта из его 10%-го раствора чистого спирта в чистой воде.
Теоретическую тарелку иногда (а в настоящее время все чаще) называют единицей массопереноса или единицей переноса (ЕП).
На практике мы никогда не имеем чистой смеси спирта с водой (если это не хорошая водка). На практике, единственным источником спиртосодержащей жидкости для получения спирта-ректификата является бражка или самогон. Оба этих раствора кроме воды и спирта содержат в себе небольшое (по объему) количество примесей. Однако в этих примесях обнаружено порядка 70 разнообразных компонентов, температура кипения которых находится вблизи температуры кипения спирта-ректификата. Более того, многие из этих примесей с “большим удовольствием” образуют со спиртом и водой многокомпонентный азеотроп спирта-ректификата с ухудшенными вкусовыми свойствами.
Опыт показывает, что для получения качественного спирта из указанных выше “первоисточников” необходимо иметь не менее 25…30 ТТ или, что одно и то же, - 25…30 ЕП.

4.5 Физическая тарелка и чем она отличается от теоретической

В качестве контактных элементов в больших ректификационных колоннах обычно используются тарелки. Каждая такая тарелка, расположенная в колонне, называется физической тарелкой (ФТ). Назначение такой тарелки, как и любого другого контактного устройства, - обеспечить наиболее тесное соприкосновение жидкой и паровой фаз для максимального достижения состояния равновесия между ними.
Тарелки работают следующим образом. Пар в виде пузырьков с развитой поверхностью проходит через слой флегмы, находящейся на тарелке. В результате такого “пробулькивания”, тепломассообмен между жидкой и паровой фазами интенсифицируется. Однако после прохода пара через одну тарелку равновесие между фазами не достигается. Мерой отличия состояния паровой и жидкостной фаз от их равновесного состояния является коэффициент полезного действия (КПД) тарелки.
У классических тарелок КПД составляет порядка 50-60%. Т.е. для достижения состояния равновесия фаз, соответствующего одной ТТ, потребуется около двух ФТ. Таким образом для реализации в ректификационной колонне 40 ТТ потребуется установить в ней порядка 80 ФТ классической конструкции.

4.6 Насадка и где в ней “теоретические тарелки”

Для успешного взаимодействия флегмы, стекающей вниз по колонне, и пара, движущегося вверх, можно использовать любые другие контактные элементы, увеличивающие площадь и эффективность этого взаимодействия.
Для ректификационных колонн сверхмалого диаметра (10-30мм) более эффективным, по сравнению с тарелкой, контактным элементом является насадка. Насадка заполняет собой весь внутренний объем ректификационной части колонны. Существует множество различных типов насадок, например, регулярные насадки – Спрейпак, Зульцер, Стедман ; хаотичные (насыпные) – керамические кольца Лессинга, Паля, Берля, наиболее распространенная - проволочная спирально-призматическая насадка.
Процесс тепломассообмена на таких контактных элементах проходит непрерывно, а состояние фазового равновесия, эквивалентное одной ТТ, наступает после преодоления паром некоторой высоты насадки. И тогда обычно говорят о высоте слоя насадки, эквивалентного одной ТТ, т.е. для насадочных колонн обычно употребляют понятие – высота теоретической тарелки ВТТ или высота единицы переноса ВЕП ( в настоящее время употребляется чаще).
Эту высоту обычно оценивают в миллиметрах, что позволяет легко сравнивать эффективность той или иной насадки по ее ВЕП и рассчитывать высоту всей ректификационной части колонны. Так, например, при внутреннем диаметре колонны 30мм у спирально-призматической насадки ВЕП равна 20…25мм, а у насадки типа Зульцер ВЕП равна 15…20мм.
У насадок высота единицы переноса сильно зависит от диаметра колонны и стремительно увеличивается при его увеличении. Именно поэтому столь эффективные насадочные контактные элементы практически не применяются в больших промышленных ректификационных установках, а нашли свое применение исключительно в лабораторном оборудовании.
Внешний вид этого малоизвестно контактного элемента многими воспринимается как некоторый фильтр, который обязан иметь определенный срок службы в колонне. Однако это не так. Насадка - это тепломассообменный контактный наполнитель колонны, по которому вниз стекает чистый дистиллят, а вверх поднимается чистый пар. Таким образом, если оба этих компонента действительно не имеют в себе посторонних включений (в колонну не попадает пена из кубовой жидкости), то этот “фильтр” выполняет свои функции тепломассообмена неограниченно долго внутри колонны.

4.7 Пропускная способность колонны и захлебывание колонны

Какие бы контактные элементы не применялись в колонне, схема работы ректификационной колонны остается неизменной – флегма течет вниз, а пар движется вверх.
При таком движении фаз существует некоторая предельная скорость пара, при которой гравитационные силы, обеспечивающие движение флегмы вниз, не в состоянии преодолеть встречный скоростной напор пара. Т.е. при увеличении скорости пара флегма сначала замедляет свою скорость течения вниз, а затем просто останавливается (повисает в колонне) и начинает накапливаться в ее ректификационной части. Происходит захлебывание колонны.
Захлебывание колонны является нерасчетным режимом ее работы. В таком состоянии колонна может находиться не более 30…60 секунд. За это время флегма сначала заполняет внутреннюю полость ректификационной части колонны, потом дефлегматор, а затем происходит ее аварийный выброс из колонны через верхний штуцер дефлегматора. Захлебывание колонны можно определить по перепаду давления в колонне, или можно отчетливо услышать как специфический “булькающий” шум в колонне. Чтобы избежать захлебывания ректификационной установки надо четко следовать рекомендациям по эксплуатации, изложенным в паспорте на каждую установку.
Предельную скорость пара определяют сами контактные элементы, загромождающие внутреннее сечение колонны. У разных контактных элементов есть своя предельная скорость спиртового пара в полном сечении колонны, которая находится в диапазоне 0,5…1,2м/с. Это является и максимальной пропускной способностью колонны, которая обычно выражается массовым расходом пара (кг/час) через единицу площади полного сечения колонны (м2). Её величина для разных контактных элементов находится в диапазоне 2000…7000(кг/ч)/м2.
Колонну с теми или иными контактными элементами можно “нагружать” и меньшим потоком пара. Однако, максимальная эффективность многих контактных элементов (КПД тарелки и ВЕП насадки) реализуется при работе колонны вблизи состояния захлебывания. Поэтому все ректификационные колонны проектируют на рабочий режим, максимально приближенный к предельной пропускной способности колонны.
Массовый расход паров спирта (при теплоте парообразования СР 925кДж/кг), проходящий через колонну, полностью определяется мощностью, подведенной к испарительной емкости. Так, например, при технологической мощности в 1кВт будет образовываться следующее количество паров спирта в единицу времени:

Поэтому на этапе ректификации колонна нагружается только той технологической мощностью (Wт), которая указана в паспорте на Вашу установку. Если Вы увеличите подводимую мощность, Вы увеличите количество испаренного спирта, а, следовательно, увеличите скорость его паров по колонне. В результате произойдет захлебывание колонны со всеми вытекающими отсюда последствиями.
Стоит отметить, что захлебывание колонны может наступить и при номинальной (правильной) технологической мощности, подведенной к испарительной емкости. Существуют только три причины такому нестандартному поведению колонны.
Первая причина – это или засорение нижней части колонны пеной, например, от бражки или переполнение испарительной емкости перерабатываемой жидкостью. Это является прямым нарушение инструкции по эксплуатации, о заполнении испарительной емкости.
Вторая причина - это повышенное напряжение в сети (более 230В), что приводит к увеличению тепловой мощности технологического ТЭНа.
Третья причина - это сильное понижение атмосферного давления или попытка эксплуатации колонны в высокогорной местности. На эту причину стоит обратить особое внимание.

4.8 Атмосферное давление и устойчивая работа колонны

Работа колонны рассчитана на внутреннее давление в колонне 720…780мм.рт.ст. А т.к. колонна обязательно имеет связь с атмосферой через верхний штуцер дефлегматора, то это давление является и оптимальным атмосферным давлением для ее работы. Разберёмся, как атмосферное давление может влиять на работу колонны и как управлять работой колонны в высокогорной местности.
Как было указано в примере предыдущего раздела (о захлебывании колонны) 1кВт тепловой мощности испаряет 3,89кг/час паров спирта. Этот массовый расход пара при нормальном давлении 760мм.рт.ст. (плотность паров спирта – 1,6кг/м3) соответствует вполне определенному объемному расходу – 2,43м3/ч, который через полное сечение колонны (например, Ф30мм) проходит со скоростью 0,96м/с. Если атмосферное давление падает до 700мм.рт.ст., то плотность паров спирта уменьшается до 1,47кг/м3, объёмный расход пара возрастает до 2,64м3/ч, и, соответственно, увеличивается его скорость в полном сечении колонны до 1,04м/с. Если эта скорость является предельной, то произойдёт захлебывание колонны.
При увеличении атмосферного давления наоборот происходит уменьшение скорости спиртовых паров, что несколько снижает эффективность разделения колонны, но это легко компенсируется регулировкой флегмового числа (см.ниже).
При проектировании колонн закладываются определенные “запасы” в ее конструкцию для обеспечения устойчивой и оптимальной работы колонны с учетом точности изготовления контактных элементов, технологических ТЭНов (разбросов их мощности) возможного изменения атмосферного давления и прочее. Однако каждая ректификационная колонна обладает некоторой “индивидуальностью” и “норовом”, которые Вам необходимо почувствовать и правильно использовать.
Если порог захлебывания по атмосферному давлению Вашего конкретного экземпляра колонны лежит существенно ниже минимально- возможного давления в Вашей местности, Вы можете никогда не столкнуться с этой проблемой. Если такое будет изредка происходить, то можно рекомендовать Вам не проводить ректификацию в дни очень низкого атмосферного давления.
Если эксплуатация ректификационной колонны будет происходить только в высокогорной местности, то необходимо использовать ЛАТР (лабораторный автотрансформатор регулируемый) или любой другой регулятор напряжения для управления темпом испарения кубовой жидкости.

4.9 Перепад давления в колонне и как его измерять

При расчетном режиме работы колонны внутренние контактные элементы оказывают расчетное сопротивление движению паров спирта по колонне. Т.е. в нижней части колонны давление выше, чем в верхней ее части (дефлегматоре). А поскольку давление в дефлегматоре равно атмосферному, то обычно говорят о перепаде давления на колонне ∆P.
Величину этого ∆P (сопротивления) легко наблюдать по высоте столба жидкости в специальной манометрической трубочке, расположенной в нижней части колонны (см. рис.6). Если колонна не работает, то жидкость в этой трубочке находится на нижнем уровне. Стоит вывести колонну на рабочий режим, давление внизу колонны возрастет, и столбик жидкости, уравновешивая перепад ∆P, поднимется на определенную высоту Н, связанную с перепадом соотношением ∆P = ρgΝ (где: ρ – плотность жидкости, g = 9.81м/с2). При нормальной работе колонны столбик жидкости должен находится на определенной и постоянной высоте Н. Величина этого перепада давления – высота столбика жидкости не превышает 350мм.
С помощью этого столбика очень удобно устанавливать расчетную мощность, подводимую к испарительной емкости, т.е. можно четко устанавливать оптимальную нагрузку на колонну по перепаду давления.
С помощью этого “измерительного прибора” можно легко определить момент захлебывания колонны. Столбик жидкости в манометрической трубочке в момент захлебывания колонны начинает быстро расти из-за накопления флегмы внутри колонны, которая мгновенно увеличивает сопротивление движению пара.

4.10 Флегмовое число и как правильно его установить

На рис.8 изображены основные массовые потоки в ректификационной колонне. Испаренный в кубе пар Мп=М проходит по ректификационной части колонны вверх, полностью конденсируется в дефлегматоре, и превращается в дистиллят Мд=М. Часть этого дистиллята Е отбирают, а другая его часть возвращается обратно в колонну и называется флегмой R. Еще говорят, что флегма отправляется обратно в колонну для орошения (смачивания) ее контактных элементов.
Стоит отметить, что М= R+Е.
Флегмовое число: V=R/Е - это отношение количества флегмы R, возвращаемой в колонну, к количеству отбираемого дистиллята Е.
Если отбора спирта нет Е=0, то весь дистиллят в виде флегмы R=М возвращается обратно в колонну. Тогда говорят, что колонна работает сама на себя, а флегмовое число колонны в таком состоянии равно бесконечности - V=∞. В таком состоянии колонна обладает максимальной разделительной способностью, и количество теоретических тарелок в ней возрастает.
Если полностью открыть отбор Е=М, то возврата флегмы в колонну не будет R=0. Тогда флегмовое число равно нулю. В этом случае, из-за отсутствия флегмы в колонне ее контактные элементы полностью “иссушаются”, тепломассообменные процессы прекращаются, и ректификационная колонна превращается в обычный "самогонный аппарат". Естественно это превращение является временным и обратимым - без физических нарушений в колонне.

Для получения качественного спирта флегмовое число должно быть не менее V≥3. Это означает, что из 4-х частей дистиллята, образующегося в дефлегматоре, только 1 часть можно отобрать, а 3 части необходимо отправить обратно в колонну для орошения ее контактных элементов. Только в этом случае не произойдет нарушения тепломассообменных процессов в колонне.

Еmax= ¼М

Помните! Уменьшая отбор спирта, Вы улучшаете его качество.
Если флегмовое число настолько значимо для правильной работы колонны, то хотелось бы дать четкую и простую рекомендацию для его установки с помощью регулятора отбора.

ПРАВИЛО ОТБОРА
Вариант 1 (основной):
С помощью секундомера и мерного цилиндра установите рекомендованный в паспорте отбор.
Вариант 2 (проверочный для любой фракции):
Отбор был выбран правильно, если через 2-3мин после его прекращения температура в колонне не уменьшилась.

4.11 Мощность, производительность, резервы

На этапе ректификации к колонне должна подводиться только та технологическая мощность (Wт), которая указана в паспорте на Вашу установку. В этом случае колонна работает без захлебывания и обеспечивает максимальную эффективность разделения.
Так, например, при технологической мощности в 1кВт теоретически будет испаряться вполне определенное количество спиртовых паров:

после конденсации этих паров в дефлегматоре образуется 4,86л/час дистиллята.
Для реализации процесса ректификации, как было отмечено выше, мы можем теоретически отбирать только ¼ часть всего дистиллята, образующегося в дефлегматоре, что составляет Еmax = 1,2 л/час. Эта величина и является предельной теоретической производительностью установки на спиртовом режиме при подводимой мощности в 1кВт.
Наша фирма несколько занижает значение теоретической производительности и рекомендует для гарантированного получения положительного результата делать отбор не более Еном = 1 л/час. Это связано с тем, что не вся тепловая технологическая мощность работает на парообразование, поскольку существуют тепловые потери. Эти потери, в основном, связаны с размером испарительной емкости и обычно не превышают 10…15%. Однако, если сильно увеличить объем испарительной емкости, то эти потери могут превзойти наш 20%-ый резерв по производительности.
Таким образом, для Вашей колонны существует вполне определенная технологическая мощность и вполне определенный регламентированный процессом ректификации отбор.

Отсюда следует ПРАВИЛО ПРОИЗВОДИТЕЛЬНОСТИ:
1кВт технологической мощности может давать только 1л/час качественного спирта-ректификата.
Это правило и отразилось в названиях наших установок, т.к. проверка и отработка нашего универсального оборудования ведется на этой типовой и наиболее изученной жидкости – этиловом спирте.

5. Практика ректификации спирта

Как уже отмечалось, в примесях находящихся в бражке, обнаружено около 70 разнообразных компонентов: кислоты, ацетоны, эфиры, альдегиды, легкие и тяжелые спирты, сивушные масла и т.д. Примеси образуются в момент приготовления сусла, но более всего накапливаются при брожении, а при перегонке бражки почти полностью попадают в СС.
Основная задача ректификации – это четкое отделение примесей от спирта-ректификата.
Количество примесей в обезвоженном дистилляте (то есть в дистилляте за вычетом воды) обычно не превышает 6%. Конкретное количество “отходов” обычно зависит от точности соблюдения технологии приготовления бражки. Многие из этих примесей трудно отделимы от СР, и только правильная работа на ректификационном оборудовании позволяет избавиться от них в товарной части спирта-ректификата.
С практической точки зрения все существующие в СС примеси (упомянутые ранее 6%) можно разделить на две группы по отношению к температуре кипения СР (tкип = 78,15°C при 760мм.рт.ст.):
- головные (≈ 2.5% );
- хвостовые ( ≈ 3.5%).
К головным примесям относятся все вещества, имеющие температуру кипения меньше 78,15°C и предшествующие (по времени процесса ректификации) появлению СР из ректификационной колонны. Именно эти примеси занимают первую (головную) очередь на отбор из ректификационной колонны и именно за ними встает в свою очередь СР. Среди этих веществ наиболее известными являются метиловый спирт (tкип=64,7°C) и альдегидная группа примесей, у которой tкип несколько меньше, но очень близка к tкип СР.
К хвостовым примесям относятся все вещества, имеющие температуру кипения больше 78,15°C, эти вещества отгоняются сразу после СР. Именно они занимают свое место в хвосте общей очереди за СР. Среди этих веществ наиболее известной является группа сивушных масел (tкип несколько больше, но очень близка к tкип СР).

5.1 Подготовка колонны к работе

а) Соберите ректификационную установку так, как указано в ее паспорте.
б) Для дистилляции заполните испарительную ёмкость на 2/3 своего объема бражкой, если перегонку проводите с помощью ректификационной колонны.
Для ректификации заполните испарительную ёмкость на 3/4 своего объема спиртом-сырцом, при крепости не более 35-45%.
в) Перекройте отбор.
г) Проверьте герметичность сборки.
д) Включите поток охлаждающей воды.
е) Включите нагрев кубовой жидкости.
Полное время подготовки колонны к работе занимает обычно не более 5-20 мин и зависит от, навыка и готовности всего оборудования к работе (места подключения установки к электросети и сети водяного охлаждения).

5.2 Процесс ректификации

Процесс ректификации контролируется и регулируется по показанию термометра. Типовая зависимость изменения температуры t по времени представлена на рис.9, с указанием пяти периодов:

Обоз-ние	Название периода ректификации	Мощность	Отбор
А	нагревание	Wу	Е=0
Б	стабилизация	Wу	Е=0
В	отбор головных фракций	Wт	30% от Еном
Г	отбор фракции пищевого спирта	Wт	Еном
Д	отбор хвостовых фракций (остатка)	Wт	Еном

Рис.9 Изменение температуры при ректификации спирта.

А - Нагревание

СС в испарительной емкости нагревается всеми установленнми в ней ТЭНами суммарной мощности – Wу. Через некоторое время СС в кубе закипает, и начинается постепенный прогрев колонны поднимающимся вверх паром. В этот момент необходимо сразу перейти на технологическую мощность Wт, указанную в паспорте установки.
Если такое переключение не произвести, то через несколько секунд колонна захлебывается. ПОМНИТЕ, что в этом состоянии колонна может находиться не более 30-60 секунд, иначе произойдет переполнение колонны и дефлегматора дистиллятом и начнется его аварийный сброс через верхний штуцер дефлегматора наружу. Если Вы всё же упустили момент начала кипения, и колонна захлебнулась, то Вам придется смириться с потерями спирта, и выключить колонну. Затем дождитесь прекращения процесса захлебывания и включите Wт.
После прогрева колонны наблюдается скачок температуры, отмечаемый термометром.

Б - Стабилизация

Колонна работает на технологической мощности Wт. Отбор перекрыт Е=0. Колонна работает сама на себя, флегмовое число V=∞. Наблюдая показания термометра, дождитесь уменьшения температуры и ее стабилизации на самом минимальном уровне.
В этот момент проходит процесс разделения и накопления головных (легкокипящих) фракций в верхней части колонны. Через 10-15 минут этот процесс завершается, и температура в верхней части колонны достигает своего минимального значения и стабилизируется на 3-5˚С ниже ожидаемой температуры кипения СР. Величина этой разницы зависит от состава и количества легкокипящих фракций, находящихся в СС. Ожидаемую температуру кипения СР tс можно определить по атмосферному давлению в данный момент с помощью графика на рис.3.
Если у Вас нет термометра, то просто дайте колонне поработать самой на себя 15 минут. Если этот процесс затянется на большее время, то это будет только лучше. Вы точнее сможете отделить все головные примеси, накопившиеся к этому моменту в колонне.
Если Вы работаете с электронным компаратором температур, то можно более точно определить момент окончания стабилизации колонны по разности температур.

В - Отбор головных фракций

Отбор головных фракций необходимо проводить как можно медленнее (с большим флегмовым числом). Медленный отбор не “размазывает” фракцию по колонне и не захватывает с собой следующие за ней фракции. Ввиду малого количества, но большого разнообразия веществ в головной фракции, эта часть дистиллята фактически является одним большим переходным участком ( β на рис.7 ) от множества головных примесей к чистому СР.
Для правильной организации отбора на этом сложном периоде ректификации можно рекомендовать следующий подход, состоящий в разбивке этапа “В” , на следующие друг за другом три равных по времени промежутка.

Промежуток В	Длительность		Отбор
	%	мин	% Еном	мл/ч	мл/мин
начальный	33	7	10	100	1,66
средний	33	7	30	300	5
переходной	33	7	50	500	8,3

Такая схема организации отбора головных фракций гарантирует Вам:

• полное выделение головных фракций из куба, и их полное отсутствие в следующей за ними пищевой фракции СР;
• минимальный объем головной фракции и отсутствие в ней пищевой фракции СР;
• подход к основной фракции СР с малой 50% -ой производительностью.

Этот период завершается достижением температуры, на 0,1-0.05˚С меньшей tс. Условно считается, что количество легкокипящих примесей, находящихся в этот момент в СР и вызывающих такое понижение температуры кипения СР, соответствует допустимым пищевым нормам.
На практике самым точным прибором для принятия решения об окончании периода отбора головных фракций и начала отбора пищевого СР является обычный “человеческий нос”.
Контроль получаемого дистиллята по запаху проводят следующим образом:

• накапайте несколько капель отбираемого дистиллята на ладонь;
• разотрите эту лужицу по всей поверхности ладони;
• поднесите ладонь к лицу и вдохните носом испарившийся с ладони дистиллят.

Такой мгновенный и достаточно точный анализ всегда будет Вам некоторым подспорьем при ректификации спирта.
Общее количество головных фракций, полученных за этот период, составляет 1...3% от ожидаемого количества спирта и зависит от качества исходного сырья. СЛЕДУЕТ ПОМНИТЬ!, что полученный при отгонке головных фракций дистиллят не является пищевым продуктом, так как состоит, в основном, из эфиров, ацетонов, альдегидов и других ядовитых веществ, и может быть использован ТОЛЬКО для технических нужд, например, в качестве растворителя.

Г - Отбор фракции пищевого спирта

Установим новую, чистую и большую по объему приемную емкость. Увеличим отбор до Еном, который сохранится до конца всего процесса ректификации. Проверим этот отбор с помощью секундомера и мерного цилиндра. Через 5-10мин проконтролируем показания термометра. Если все было сделано правильно, то показания термометра не изменятся. Причем эта температура останется неизменной в течение всего периода отбора пищевой фракции.
Получаемый с этого момента СР является высококачественным пищевым продуктом. Однако, его состав (неотличимый многими даже по запаху) постепенно меняется и может быть разделен на три части:

• первые 5% общего объёма СР еще будут содержать в себе следы головных фракций
• центральная часть - порядка 80% общего объёма СР будут абсолютно чистыми
• и 5% общего объёма СР перед окончанием этого режима начнут приобретать следы хвостовых.Учитывая последнее замечание, можно рекомендовать для отбора пищевой фракции приготовить две отдельные помеченные ёмкости, которые использовать для отбора первой 10% -ой и последней 10%-ой порции СР.

При получении центральной части СР можно подобрать максимальный отбор Еmax (флегмовое число близко к V=2,5). Значение Еmax в основном зависит от качества перерабатываемого СС, поэтому требуется его уточнение при каждой ректификации. Однако, поиск и уточнение его можно рекомендовать только после полного освоения процесса ректификации по данной инструкции. Для нахождения Еmax необходимо пользоваться вторым вариантом правила отбора.

Но помните - чем меньше отбор тем выше качество!
На этом режиме ректификации не требуется постоянного присутствия около аппарата, а приемные емкости заменяются по мере их наполнения.
При получении третьей части пищевого СР рекомендуется пользоваться промежуточной емкостью, из которой периодически, предварительно убедившись в соответствии показания термометра температуре кипения СР, переливать спирт в основную емкость.
Такой прием позволяет в случае, если будет упущен момент повышения температуры (поступление СР с большей концентрацией тяжелых спиртов и сивушных масел), не допустить попадания “плохого” спирта в “хороший”.
Отбор СР завершается при достижении температуры на 0,1…0,05˚С выше температуры tс. Условно считается, что количество тяжелокипящих примесей, находящихся в этот момент в СР и вызывающих такое повышение температуры кипения, соответствует допустимым пищевым нормам.
Приближение и окончание этого момента можно "предугадать" по уже произведенному количеству СР.

Д - Отбор хвостовых фракций (остатка)

Заменяем приемную емкость или оставляем промежуточную (в которую уже упущен “хвост”). Настройку колонны не изменяем – мощность Wт ; отбор Еном.
Процесс отбора остатка завершается при достижении уровня температуры порядка 82...85˚С, или прекращается по контролю запаха.
ВНИМАНИЕ! Отобранный остаток содержит еще достаточное количество этилового спирта. Его можно считать особым СС с большим содержанием примесей сивушных масел и тяжелых спиртов. Он также как и СС не является пищевым продуктом, поэтому применять его для пищевых целей категорически запрещается. Полученный остаток можно повторно переработать с новой порцией СС. Или, что более предпочтительно, произвести его ректификацию отдельно, предварительно накопив 10…20 остатков (не менее 30% объема испарительной емкости).

5.3 Повторная ректификация

Повторная ректификация проводится только в следующих случаях:
а) есть необходимость получить спирты типа "Экстра" и "Люкс" с наименьшим содержанием примесей из очень плохого исходного сырья;
б) неудовлетворительное качество СР, полученного при первой ректификации (причины: несоблюдение рекомендаций данной инструкции в процессе обучения).
Для проведения повторной ректификации необходимо весь пищевой СР (а в случае его очень низкого качества только его центральную часть), предварительно разбавив водой до концентрации 40-45%, залить в хорошо вымытую испарительную емкость и повторить ректификацию как указано в разделе 5.

Примечание к разделу 5

Наверно Вы обратили внимание, что крепость СС, используемого для проведения процесса ректификации, рекомендована в пределах 35-45%. Именно при этой концентрации СС обеспечивается наивысшее качество получаемого СР.
Не увеличивайте эту концентрацию!
Указанная крепость СС может быть достигнута и при обычной (прямой) перегонке бражки на простейших перегонных аппаратах.

6. Химическая обработка бражки и спирта-сырца

Химическая обработка бражки

При соблюдении технологии приготовления бражки сусло постепенно увеличивает свою кислотность в процессе брожения - и это нормально. В этом случае не требуется какая-либо химическая обработка.
Иногда кислотность бражки может повыситься сверх нормы. Это может произойти в силу разнообразных причин, связанных с нарушением технологии:

• не была проведена стерилизация сусла, и процесс брожения “захватили” дикие дрожжи;
• по случайности резко понизилась температура в помещении, и бражка остыла и “остановилась” и ее брожение перешло в уксусное.

В таких случаях перед перегонкой рекомендуется искусственно понизить кислотность с помощью щелочей. Если такую обработку не провести, то в процессе нагревания в бражке резко усиливаются химические реакции, которые могут стать (а могут и не стать) причиной образования новых сопутствующих примесей, влияющих на чистоту СР.

Химическая обработка спирта-сырца

Если все предыдущие действия были правильными, то химическая обработка спирта-сырца не требуется.
Если спирт-сырец получен из фруктового сырья (плохое вино) или были допущены ошибки в предыдущих действиях (об этом Вы можете узнать только после правильной ректификации), то следует провести химическую обработку спирта-сырца. Точные данные для этой процедуры можно получить только после очень точных и тонких анализов сырья. Здесь даны только общие рекомендации.
ОБЩЕЕ ЗАМЕЧАНИЕ – лучше соблюдать предыдущую технологию, чем “увлекаться” химической обработкой.
Основная задача этой обработки - нейтрализации кислот в СС и проведение реакций этерификации в результате которых некоторые кислоты и спирты, имеющие летучесть близкую к ЭС, переходят в более летучие (эфиры) и менее летучие (тяжелые спирты) химические соединения, что существенно повышает качество СР в процессе ректификации.
Для этого в СС добавляют 1…2 г/л щелочи (КОН или NaOH), предварительно разведя их в небольшом количестве воды. Обычно такой обработки оказывается достаточно для начала ректификации.
В случае очень плохого качества СС (к сожалению это выясняется только после проведения процесса ректификации) проводят его дополнительную обработку марганцовокислым калием (марганцовкой), который, предварительно разведя в небольшом количестве воды, добавляют в СС в количестве 1,5…2 г на каждый литр спирта, находящейся в СС. Раствор тщательно перемешивают и оставляют в течение 15…20 минут для завершения химической реакции. После этого снова добавляют щелочь (в прежнем количестве) и оставляют для осветления на 8…12 часов. Затем СС фильтруют и проводят ректификацию.

7. Проверка качества спирта

Проверка качества спирта включает следующие испытания:

Определение цвета и прозрачности

В чистый сухой цилиндр из бесцветного и прозрачного стекла емкостью 100-150 мл наливают испытуемый спирт и в проходящем рассеянном свете наблюдают цвет, оттенок и наличие в спирте механических примесей.

Определение запаха и вкуса

Небольшое количество испытуемого спирта помещают в сосуд с хорошо закрывающейся пробкой, разбавляют 2,5…3,0 объемами холодной питьевой воды и тотчас же после предварительного сильного перемешивания производят испытание на запах и вкус.

Определение содержания этилового спирта (крепости)

Концентрацию спирта определяют обязательно при 20˚С спиртометром (АСП 95-105, АСП-2 96-101, спиртометром с термометром АСПТ 60-100% или денсиметром N16 0,76-0,82).

Проба на чистоту

10 мл испытуемого спирта наливают в узкогорлую колбу емкостью 70мл и быстро прибавляют в 3…4 приема при постоянном взбалтывании 10 мл серной кислоты (плотность 1,835). Полученную смесь тотчас же нагревают на спиртовке, дающей пламя высотой 4…5 см и диаметром в нижней широкой части около 1 см. Во время нагревания жидкость в колбе все время вращают так, чтобы огонь не касался колбы выше границы нагреваемой жидкости. Нагревание смеси прекращают, когда пузырьки выходят на поверхность жидкости, образуя пену; процесс нагревания длится 30…40 секунд, после чего смеси дают возможность спокойно остыть. После охлаждения смесь в колбе должна быть совершенно бесцветной.
Для точности испытания содержимое колбы переливают (после охлаждения) в специальный цилиндр (пробирку) с притертой пробкой и, пользуясь штатив-камерой, наблюдают окраску смеси, сравнивая со спиртом, а также кислотой, взятыми в равных объемах и налитыми в отдельные цилиндры (пробирки) такого же размера и качества стекла. Результат испытания признается положительным, если смесь окажется такой же бесцветной, как спирт и кислота.

Проба на окисляемость

Цилиндр с притертой пробкой и меткой 50 мл ополаскивают спиртом, наполняют этим же спиртом до метки и погружают на 10 минут в воду, имеющую температуру 15˚С, налитую в стеклянную ванну выше уровня спирта в цилиндре. Затем в цилиндр прибавляют 1 мл раствора марганцевокислого калия (раствор 0,2г в 1 л воды), закрывают цилиндр пробкой и, перемешав жидкость, вновь погружают в ванну с водой.
При стоянии красно-фиолетовая окраска смеси постепенно изменяется и достигает окраски специального типового раствора, появление которой принимается за конец испытания.
Для наблюдения за изменением окраски испытуемой смеси под цилиндр подкладывают лист белой бумаги. Время, в течение которого происходит реакция окисления, выражается в минутах. Результат испытаний признается положительным, если окраска сохраняется в течение 20 минут.

Определение содержания фурфурола

В цилиндр с притертой пробкой емкостью 10 мл приливают с помощью капельницы 10 капель чистого анилина, 3 капли соляной кислоты (плотность 1,1885кг/л) и объем доводят до метки испытуемым спиртом.
Если в течение 10 минут раствор остается бесцветным, считают, что спирт выдержал испытание. Появление красного окрашивания характеризует наличие фурфурола.



отсель



Edited 26.04.2022 15:44 by Волговод

[ШивОлег 15 735]

  On 5/25/2021 at 17:22, raven.sm said:

совместно с водочным вкусом добавляется жесткость...

"ЖЕСТЬ" появляется после марганцовки.... Угольный фильтр реально смягчает продукт.. и запах главное хорошо облагораживает...

Хочу заметить, что в те времена мы не сильно резали "головы".. до "хвостов" вообще не догоняли..



[raven.sm 132]

  On 5/25/2021 at 17:39, ШивОлег said:

"ЖЕСТЬ" появляется после марганцовки.... Угольный фильтр реально смягчает продукт.. и запах главное хорошо облагораживает...

Хочу заметить, что в те времена мы не сильно резали "головы".. до "хвостов" вообще не догоняли..



ну с углем мне не понравилось...хотя я сделал все по расчету, как на заводе(не буду описывать весь процесс), в общем мой продукт без углевания.

Головы я прям режу режу ... подголовья и предхвостья отбираю на кольцевание, а хвосты отжимаю назад в куб, и в канализацию.

Edited 25.05.2021 17:45 by raven.sm

[raven.sm 132]

  On 5/25/2021 at 17:33, ШивОлег said:

ИМХО, главное это ПОСЛЕВКУСИЕ на утро!

да вроде ни похмелья, ни перегара, ни послевкусия.Но организмы тоже разные у всех...

[raven.sm 132]

  On 5/25/2021 at 17:33, ШивОлег said:

А нужна ли эта РК?

думаю нужна, как и организмы, вкусы тоже у всех разные, кому то нравятся благородные дистиляты, а кому то водка. РК позволяет получить водку, которой казенка и близко не лежит рядом, скажем так если из сахара, с учетом всех расходов,  но без учета трудозатрат, просто не знаю как оценить свое время.... ну так или иначе порядка 10000 сум за литр...

[ШивОлег 15 735]

  On 5/25/2021 at 17:42, raven.sm said:

ну мне не понравилось... головы я прям режу режу ... подголовья и предхвостья отбираю на кольцевание, а хвосты отжимаю назад в куб,

Ну... я не буду спорить... Считаю что качество зависит в первую очередь от исходника.

Хорошая "брага" (не из табуреток)  даст в любом случаи достойный продукт...

А из "табуреток".. и  гнать в РК.....

Ну. не настолько мы бедные и не так много потребляем...ИМХО...

Но с точки зрения усовершенствования процесса (инженерный подход) я твоё увлечение уважаю!

[ШивОлег 15 735]

  On 5/25/2021 at 17:54, raven.sm said:

думаю нужна, как и организмы, вкусы тоже у всех разные, кому то нравятся благородные дистиляты, а кому то водка. РК позволяет получить водку, которой казенка и близко не лежит рядом, скажем так если из сахара, с учетом всех расходов,  но без учета трудозатрат, просто не знаю как оценить свое время.... ну так или иначе порядка 10000 сум за литр...

Блин... К чему эти стоимости ЗА ЛИТР...

По большому счёту это же типа СВОЙ ПРОДУКТ, как фирменный ТОРТ от супруги...

Не БИЗНЕС это, а УГОЩЕНИЕ ОТ ДУШИ...

[raven.sm 132]

  On 5/25/2021 at 17:58, ШивОлег said:

Блин... К чему эти стоимости ЗА ЛИТР...

По большому счёту это же типа СВОЙ ПРОДУКТ, как фирменный ТОРТ от супруги...

Не БИЗНЕС это, а УГОЩЕНИЕ ОТ ДУШИ...

полностью согласен, я этим делом увлекся не ради бизнеса, стало интересно, и потом сказал себе, а разве не смогу и я тоже так... но в качестве бонуса и себестоимость тоже весомой вещью оказалась в итоге.

Edited 25.05.2021 18:02 by raven.sm

[raven.sm 132]

  On 5/25/2021 at 17:14, Волговод said:

Я раз в три дня мимо  проезжаю, по новой дороге

мой номер телефона в личке

[raven.sm 132]

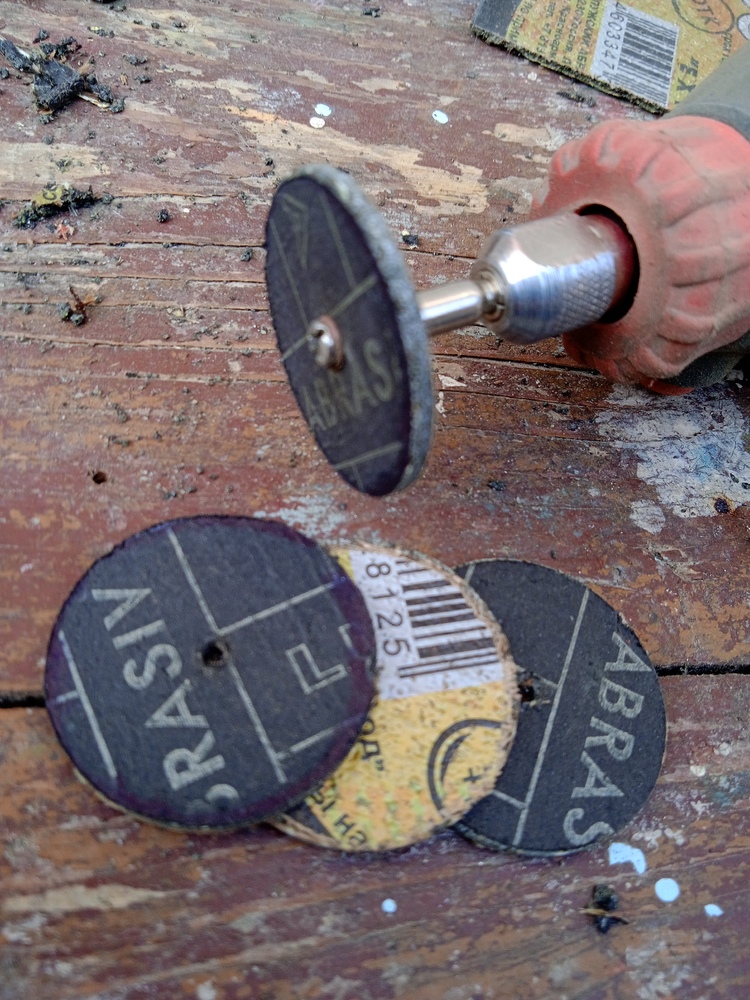

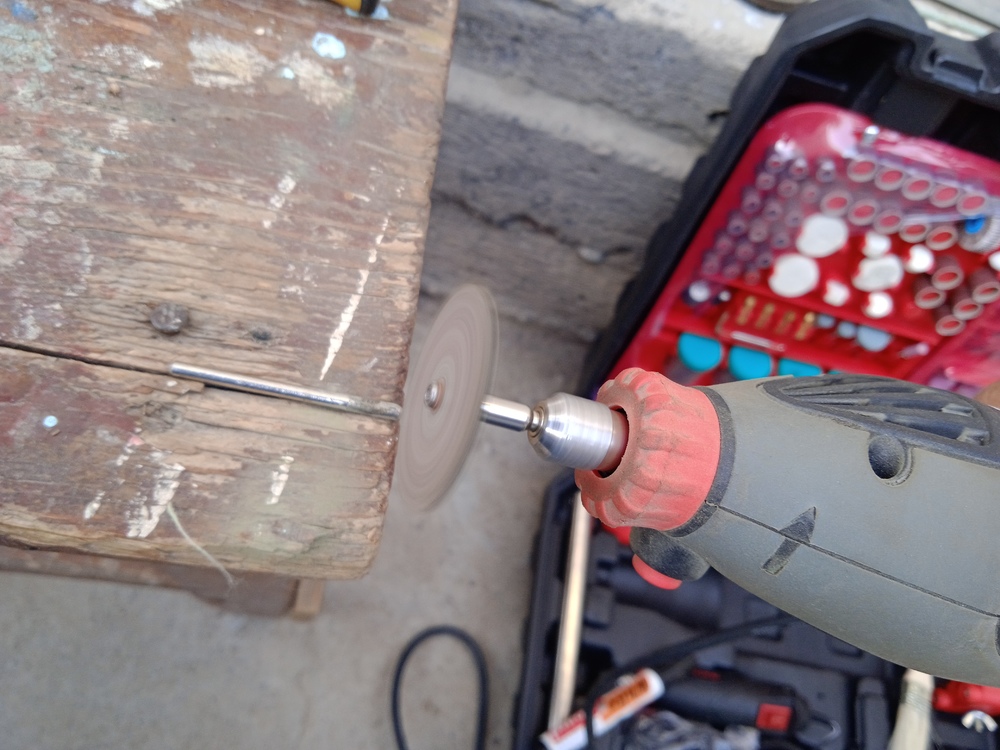

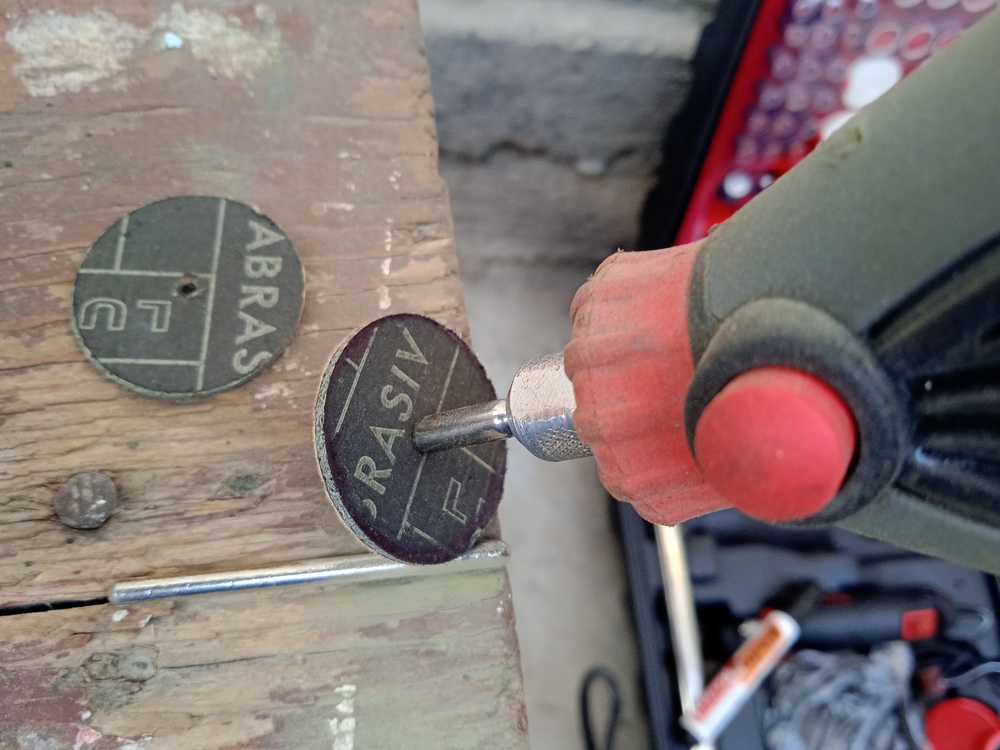

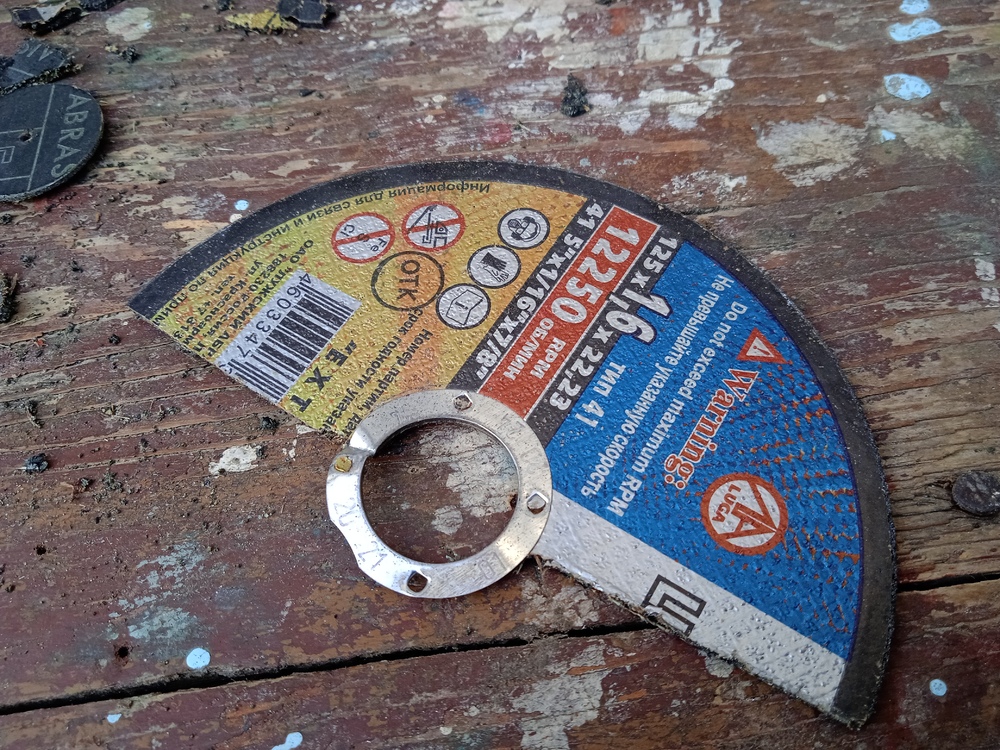

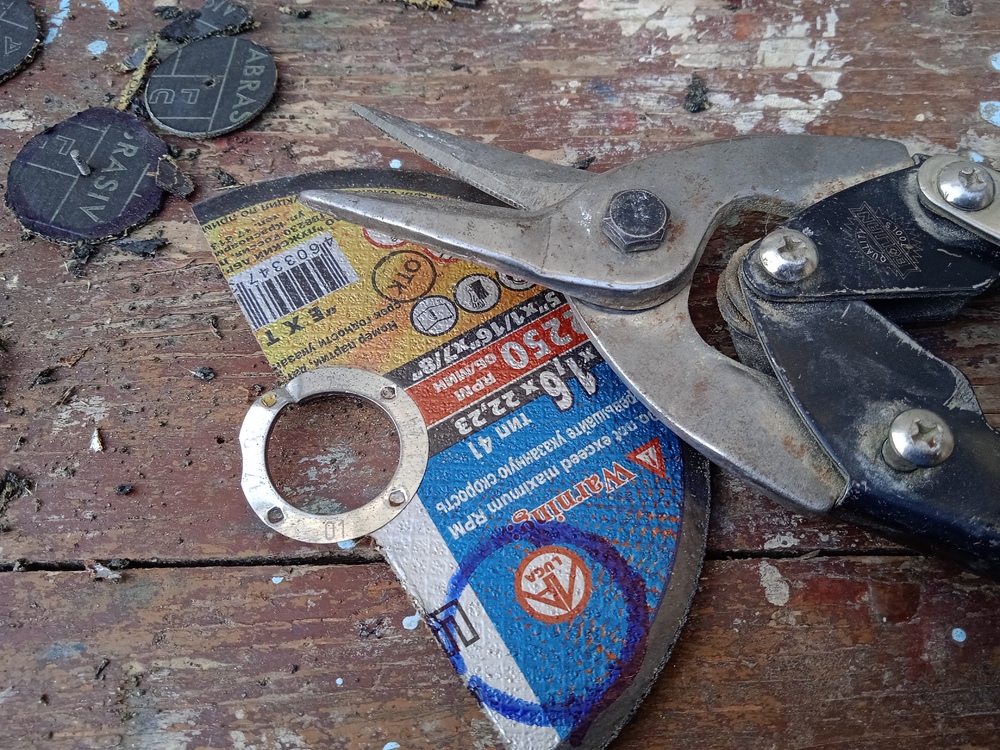

немного отвлекусь от темы...кончились отрезные диски от "микро болгарки".... придется делать самодельные:

с одного 125мм в итоге имеем 8шт 30мм



Edited 26.05.2021 01:28 by raven.sm

[raven.sm 132]

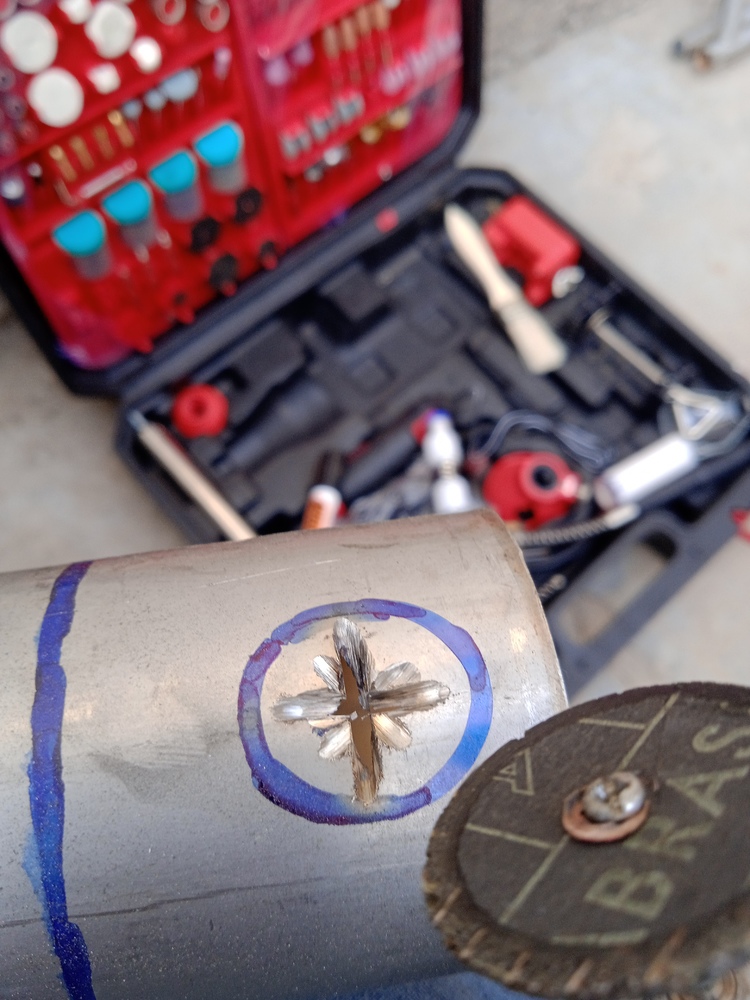

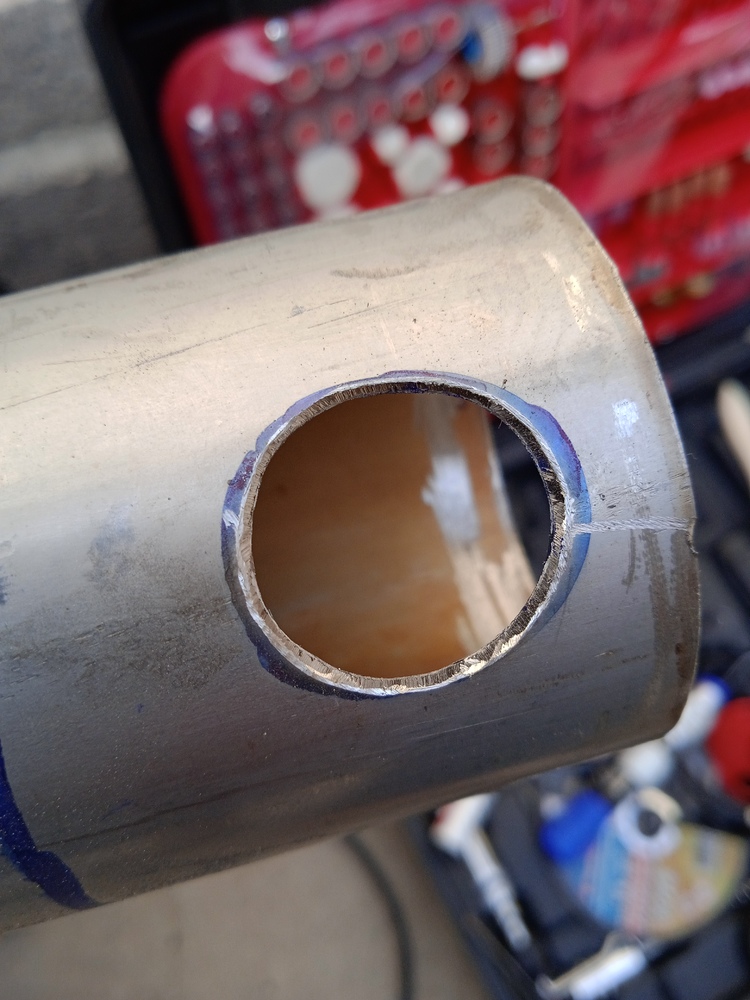

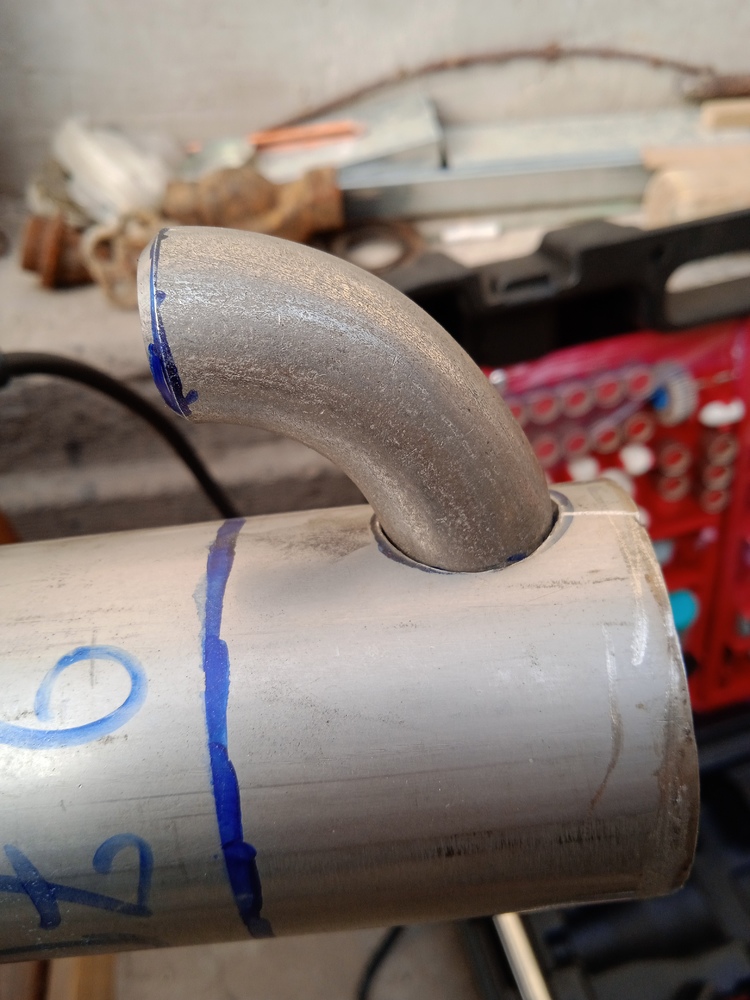

ну вот теперь получше, фрезернул отверстие для отвода, на выход в холодильник

[T3571 6 060]

  On 5/26/2021 at 01:25, raven.sm said:

немного отвлекусь от темы...кончились отрезные диски от "микро болгарки".... придется делать самодельные:

с одного 125мм в итоге имеем 8шт 30мм

Очень толстые же. 1мм толщина есть же на рынке.

  On 5/26/2021 at 02:08, raven.sm said:

ну вот теперь получше, фрезернул отверстие для отвода, на выход в холодильник





Зачем так мучится? Такие отверстия прекрасно можно делать ступенчатым сверлом.

[raven.sm 132]

  On 5/26/2021 at 02:41, T3571 said:

Очень толстые же. 1мм толщина есть же на рынке.

Зачем так мучится? Такие отверстия прекрасно можно делать ступенчатым сверлом.

есть у меня такое, но с нержавкой что то оно не пошло у меня, по черному отлично сверлит...может вязкая слишком, да и я не спец в металообработке

 1мм диск в нашем городе не нашел, прошлый диск который порезал был 0,8мм но такой и подавно не найду наверное, а в Таш из за нескольких дисков, да рано утром, поэтому и помучился...чем ничего, хоть что то....но ничего уже все готово.

Edited 26.05.2021 03:06 by raven.sm

[T3571 6 060]

  On 5/26/2021 at 02:57, raven.sm said:

есть у меня такое, но с нержавкой что то оно не пошло у меня, по черному отлично сверлит...может вязкая слишком, да и я не спец в металообработке

304я прекрасно у меня сверлится таким сверлом. Двухсотая серия намного сложнее, но тоже идёт. Вода в помощь, как минимум.

[raven.sm 132]

  On 5/26/2021 at 03:14, T3571 said:

304я прекрасно у меня сверлится таким сверлом. Двухсотая серия намного сложнее, но тоже идёт. Вода в помощь, как минимум.

дрелью или на станке? может у меня сверло притупленное... так или иначе отверстия готовы ... хотя нет... еще 5 отверстий надо, попробую ступенчатым

Edited 26.05.2021 03:27 by raven.sm

[raven.sm 132]

под датчик термометра готово, 3 см над тэном...

на сегодня думаю все

Edited 26.05.2021 03:51 by raven.sm

[rubek 324]

Приветствую всех местных винокуров!

Поделюсь своим опытом эксплуатации ректификациооных колонн на 1250 и 2500мл/час (ХД-4 и ХД-3 соответственно). ХД-4 в Ташкенте для души, ХД-3 в Бишкеке качает ресурсы. Цифры буду приводить по ХД-4.

Не лишним будет дачтик давления в кубе. Гуру рекомендуют держать 80% от максимальной, на моём оборудовании ~35-40мм.рт.ст. при 1600-1800Вт на световой плите, но при этом давлении и мощности деф не справляется (полностью горячий), явно слабоват. Держу давление 8-10мм.рт.ст. при мощности на плите 1200Вт. При этом верхняя часть дефа холодная, а нижняя горячая, как должно быть для максимально-эффективной конденсации пара. Вывод по ХД-4, колонна расслаивает пары  при 1600Вт, а деф справляется только с 1200Вт, хотя и заказывал специальный для нашего климата с двойной спиралью. Всё равно слабее колонны. Если гонять деф на 1600Вт, прорываются пары, особенно головы, при этом выход продукта существенно меньше и исключительно субъективно, качество хуже, приходится ректифицировать 2й раз.

Опять же из личного опыта: отбор голов 3% на розжиг, следующие 5% на кольцевание, хвосты, после роста от стабильной до 86С, тоже не кольцевание. Эти 5% и хвосты добавляю в следующий СС.

По браге. Эксприментровал в идентичных условиях на значительных объёмах (~500л) для оптимизации производства. Модуль 1:4, дрожжи 20гр/кг сахара. При этом на моём оборудовании выход с 1кг сахара, ~520-550мл 96,6% С2Н5ОН. Это уже с исключением голов после первой ректификации, и не считая переработку голов 5% на кольцевание и хвостов. Значительные потери начинаются при ГМ<1:3,5. Больше тоже смысла нет, за исключением незначительного уменьшения времени брожения. Если время (~10дней) позволяет, не стоит увеличиать, тем более увеличивается расход на разогрев и переработку большего объёма браги + требуется больший объём куба или большее количество перегонов браги. Дрожжи любые сухие какие найду в магазине. По практике сбраживания. Объём тары делим на 5-5,5. получаем количесвто сахара которое прерработается в данной таре при ГМ=1:4. Получившееся количество сахара множаем на 4, это общее количество воды. Из него(!) ~5/6 частей холодной водопроводной воды сразу заливаем в тару, настаиваем  сутки для испарения хлора. Оставшуюся ~1/6 часть воды кипятим и добавляем в холодную воду, засыпаем весь сахар, перемешиваем, при этом получаем требуюумую t сусла ~32С. Добавляем дрожжи, закрываем и больше ничего не делаем ни дробное добавление сахара, ни подкормку, ни перемешивания. Не мучайте себя этой фигнёй, реально, оно того не стоит. Единственное условие - тепло. Летом без проблем, зимой на тёплом полу достаточно, можно укрыть старой курткой или плледом. Через ~10 дней брага готова. Определяется по терпкому вкусу, сладости не должно быть, характерному спиртовому запаху. При этом не значительные пузырьки ещё будут идти. Держать дольше, до полного прекращения брожения, не стоит, накапливаются головы, выход продукта тоже не увеличится. Если брага встала (перестала бродить) а сладость ещё значительная, перемешать для вывода газа, подогреть аквариумным подогревателем либо добавлением тёплой воды, можно добавить немного дрожжей. Если сладость еле чувствуется, то не парьтесь и не пытайтесь оживить брагу, перегоняйте так, потери не стоят мучений. В следующий раз получится.

Теперь по дистиляции. Вот это для меня ещё тот ребус. Каждый дистялятор мечтает максимально очистить свой сэм. В ход идут молоко, марганцовка, уголь, заклинания, новолуние/полнолуние и множество других способов. В свою очередь ректификаторы тоже не отстают. Ищут извращённые режимы типа НДРФ чтобы почувствовать благородность напитка. ААААА!!!!! Зачем??? Для себя решил этот вопрос просто. У меня был доступ к Хроматографу в АН КР. Сделел хромотогрфию дистилята с отсечением 10% голов и прекращении отбора при 75С. Уважаемые дистиляторы, если бы вы знали, что Вы употребляете кроме очевидного яда С2Н5ОН... Реально, когда увидел бланк, вздрогнул. Жутко стало. При ректификации показатели хвостов и голов не в десятки, в сотни раз меньше чем при дистиляции. При этом, самое бестолковое занятие в винокурении, это углевание ректификата или сортировки на основе ректификата. Результаты хромотогрфии этому подстверждение. Ни в коем случаи никого не отговариваю от употребения дистилята, просто знайте, умиляя себя ароматом и послевкусием, вы потребляете огромное количество дополнительных ядов. С другой стороны, на фоне отравления организма 75-80% С2Н5ОН, вред от всех эти альдегидов, кислот и прочей гадости, при грамотной, дробной технологии дистиляции, думаю, не значительный.

Используемый мной рецепт напитка из ректификата двойной ректификации. На расчетный объём 1л 40% сортировки, в воде размешиваю 1,2гр лимонной кислоты и 7гр сахара (для близких друзей фруктозы) и только после этого добавляю спирт. Настаиваю 7-10 дней. Ничего больше не добавляю. Глицерину и прочему - категорическое нет. Можете экмпериментировать. Мягкость добивается выдерживанием. Напиток на данном рецепте, на уровне Грей Гуса или даже Белуги. Разумеется, Ягона и Рояль Элит вне конкуренции, ибо все знают, что узбекская водка, лучшая водка.

Всем безопасного винокурения. Не жадничайте. Делайте от души и для души. И не забывайте, реализация самопальной алкгольной продукции уголовнонаказумое деяние.

[raven.sm 132]

  On 5/26/2021 at 04:25, rubek said:

Приветствую всех местных винокуров!

Поделюсь своим опытом эксплуатации ректификациооных колонн на 1250 и 2500мл/час (ХД-4 и ХД-3 соответственно). ХД-4 в Ташкенте для души, ХД-3 в Бишкеке качает ресурсы. Цифры буду приводить по ХД-4.

давайте по порядку? хд4 1250 отбор, так? на какой термометр вы ориентируетесь при отборе? и какие и где у Вас стоят на аппарате?

[ШивОлег 15 735]

  On 5/26/2021 at 03:19, raven.sm said:

может у меня сверло притупленное...

твой гравёр прекрасно подойдёт для заточки этого сверла.. Я своё пару раз болгаркой подтачивал..

[rubek 324]

  On 5/26/2021 at 05:01, raven.sm said:

давайте по порядку? хд4 1250 отбор, так? на какой термометр вы ориентируетесь при отборе? и какие и где у Вас стоят на аппарате?

1250мл/час, номинальный отбор спирта при ФГ=4. Держу 1000-1200.

Один термометр в центре колонны.

[raven.sm 132]

  On 5/26/2021 at 05:50, rubek said:

1250мл/час, номинальный отбор спирта при ФГ=4. Держу 1000-1200.

Один термометр в центре колонны.

а каким образом регулирешь отбор? и какой диаметр царги 1,5" ?

Edited 26.05.2021 06:12 by raven.sm

[rubek 324]

  On 5/26/2021 at 06:10, raven.sm said:

а каким образом регулирешь отбор?

Автоматом Старт-Стоп с температурным датчиком в центре колонны. Описание, только v1.0.

Царга: ХД-4-750-1+2 отсюда

Edited 26.05.2021 06:22 by rubek

[raven.sm 132]

  On 5/26/2021 at 06:12, rubek said:

Автоматом Старт-Стоп с температурным датчиком в центре колонны.

а понял...синяя это катушка электромагнитного клапана, так? а сколько обьем куба? он на базе скороварки что ли? а датчик какой, у автомата старт стоп, и каким образом он прикреплен к колонне? сквозной гильзой или накладной?

Edited 26.05.2021 06:17 by raven.sm

[rubek 324]

  On 5/26/2021 at 06:15, raven.sm said:

а понял...синяя это катушка электромагнитного клапана, так? а сколько обьем куба? он на базе скороварки что ли?

11л. Да. Так же можно использовать по прямому назначению и как автоклав для тушенки ибо спокойно держит давление 4атм.

[raven.sm 132]

так что по датчику? и какой диаметр царги? и манометр он водяной или газовый?он похож на тот что у тонометра...

Edited 26.05.2021 06:25 by raven.sm

[rubek 324]

  On 5/26/2021 at 06:22, raven.sm said:

так что по датчику? и какой диаметр царги?

Описание колонны кинул по ссылке выше. Датчик крепится в центре колонны.
