  On 3/20/2017 at 14:32, Real Root said:

Сейчас схема с обычным контактором есть и работает в тестовом режиме

ВЫ, что< умный дом >делаете?

[Серж 2 999]

  On 3/20/2017 at 14:32, Real Root said:

. Есть небольшой гул.

Какой тип и напряжение? Пробовали включать напрямую, без симистора? Правильно обслуженный контактор (пускатель магнитный, имеет как замкнутые, так и разомкнутей контакты) не гудит вообще никак.

[Real Root 8 276]

  On 3/20/2017 at 15:05, wirruss656 said:

Катушка контактора на какое напряжение - ? постоянка, переменка, вольтаж, фирма?

Для теста EKF взял.3-х фазный. Управление - 220В, коммутация на 24А.

  On 3/20/2017 at 17:00, Алех said:

ВЫ, что< умный дом >делаете?

Да.

  On 3/20/2017 at 16:23, polig said:

Шум контакторами может быть из за того что у тебя через симмистор идёт искаженная синусоида.Кстати есть катушки на 24,которые работают напрямую с выхода ПЛК

У меня вся логика от 5В работает. Так что на 24В не пойдет. По-идее симмистор не должен искажать синусоиду. Без симмистора не пробовал - в голову не пришло. Тестовый стенд в "лаборатории" - это не дома. Завтра заеду - испытаю.

  On 3/20/2017 at 17:00, Серж said:

Правильно обслуженный контактор (пускатель магнитный, имеет как замкнутые, так и разомкнутей контакты) не гудит вообще никак.

Хммм, в интернете пишут что гул контактора - нормальное явление. Переменный ток по катушке течет - вот и гудит. Чтоб не гудело нужен контактор со встроенным выпрямителем на управляющем контакте.

[Серж 2 999]

  On 3/20/2017 at 20:36, Real Root said:

в интернете пишут что гул контактора - нормальное явление.

Он должен быть практически незаметным.

[polig 58]

Может быть заметен,но не на такие мелкие токи



Контактор какой?Модульный?



http://ekfgroup.com/produktsiya/kontaktory/kontaktory-modulnye-serii-km/

Edited 21.03.2017 03:04 by polig

[wirruss656 3 048]

  On 3/20/2017 at 20:36, Real Root said:

интернете пишут что гул контактора - нормальное явление.

Либо что то с магнитопроводом, либо с напряжением. Правильно замечено - что у тебя через симистор идёт искаженная синусоида Polig +1))

Гул, дребезжание - нагрев магнитопровода, нагрев катушки (сгорание катушки), быстрый износ контактов.

Попробуй найти контактор с катушкой на постоянное напряжение и управляй им через симистор. Можно взять какое нибудь мощное советское военпромовское реле, у них почти у всех катушки постоянка.

Edited 21.03.2017 11:47 by wirruss656

[Real Root 8 276]

  On 3/21/2017 at 02:53, polig said:

Контактор какой?Модульный?

На вид он такой:

В модели есть 012 вроде бы (сейчас не под рукой)

  On 3/21/2017 at 01:42, Серж said:

Он должен быть практически незаметным.

Ну можно сказать что почти не заметный, но ночью на столе отчетливо слышный.

Edited 21.03.2017 11:39 by Real Root

[polig 58]

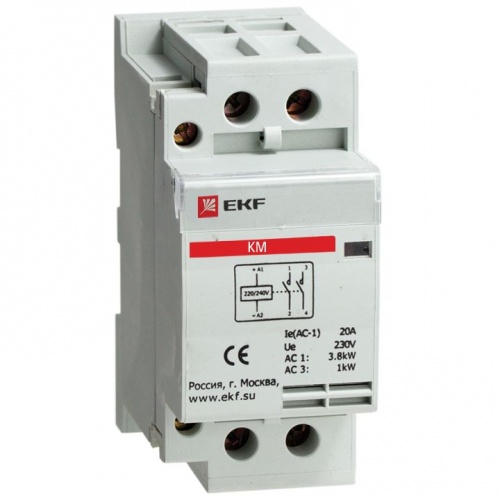

Так ты купил вообще не то,вот модульная серия,которая предназначена для умного дома,



У этих контакторов ток с запасом можешь найти,если двухполюсный пойдёт, есть контакты NO+NC,если нужно управлять трёхфазной нагрузкой ,то есть только NO.

На рынке есть такие ,и EKF и Prime,качество одинаковое,примерно.

Edited 21.03.2017 16:00 by polig

[Real Root 8 276]

  On 3/21/2017 at 15:56, polig said:

Так ты купил вообще не то,вот модульная серия,которая предназначена для умного дома,

А чем разница с тем?

Я его купил давно для экспериментов.

Вроде бы на DIN рейку встает. В чем отличие от вашего?

Он хуже, громче или что?

[Алех 2 524]

Real Root открыли бы ВЫ тему здесь на форуме про умный дом...было бы интересно почитать про идеи..задумки ... и как решают их на практике ( в доме )

[Real Root 8 276]

  On 3/21/2017 at 17:33, Алех said:

Real Root  открыли бы ВЫ тему здесь на форуме про умный дом...было бы интересно почитать про идеи..задумки ... и как решают их на практике ( в доме )

Проект будет коммерческим.

Но если будут вопросы, то готов отвечать в рамках данной темы. В интернете полно разработок, есть решения от сименс и прочего. Из стоимости просто нереальная - от 40 до 80 баксов за 1 датчик!

Моя цель - умный дом за 200 баксов.

1. Управление светом полностью со смартфона (параллельно с классическими выключателями)

2. Дистанционное отключение нагрузки, контроль напряжения и прочее.

3. Температурные датчики в каждой комнате, батарее, за окном.

4. Датчики утечки бытового газа.

5. Датчики качества воздуха (анализатор CO и CO2) в жилых комнатах

6. Датчики освещенности, движения для выполнения охранных функций.

7. Веб камера

8. Возможно электронная кормушка для кота

9. Возможно контроль влажности почвы для цвтов.

10. Удаленный контроль всего этого со смартфона. Безопасность - openvpn на сертификатах 256 бит шифрование.

[wirruss656 3 048]

  On 3/21/2017 at 18:45, Real Root said:

Моя цель - умный дом за 200 баксов.

Что то ты слишком бюджет ужал :)

[Real Root 8 276]

  On 3/21/2017 at 19:05, wirruss656 said:

Что то ты слишком бюджет ужал :)

Конечная цель - продавать готовое устройство по такой цене. Это цена на 3х комнатную квартиру примерно.

ПО, протоколы, все пишу сам. Ориентир беру на рынок Казахстана - там это сейчас бум. Люди в дома покупают системы за 5000 зелени. Там конечно можно роль.ставни поднимать даже с телефона, а это уже +50 баксов. Но все же моя система должна получиться намного дешевле.

[Алех 2 524]

  On 3/21/2017 at 18:45, Real Root said:

Проект будет коммерческим.

Но если будут вопросы, то готов отвечать в рамках данной темы

большое спасибо...раз коммерческий тогда без вопросов....некоторые необходимые вопросы давно ( очень давно ) реализованы в квартире...поэтому желаю Вам удачи и рвения

[polig 58]

  On 3/21/2017 at 16:42, Real Root said:

А чем разница с тем?

Я его купил давно для экспериментов.

Вроде бы на DIN рейку встает. В чем отличие от вашего?

Он хуже, громче или что?



Да,тише.КМЭ предназначены для производств,Модульные для квартир.

[Kostas1 330]

Где можно найти кабельные каналы (короба 25х30) и аксессуары к ним.Был на Джами правда не во всех магазинах, нашел только в легранде 40х40

[wirruss656 3 048]

  On 5/23/2017 at 14:00, Kostas1 said:

кабельные каналы (короба 25х30) и аксессуары к ним



Контакты: Новоявчева Татьяна Тел: +998 (93) 5897624



Здесь цены двухгодичной давности.



Если нужен перфокороб как на нижней картинке, то на куйлюке строй базаре есть, вчера был на куйлюке искал короб 20х20 и 20х25 - нет в наличии, большие размеры были.

3 павильон 10 магазин - 90 3454206

4 павильон 46 магазин - 95 1993519

[Kostas1 330]

Спасибо. За информацию)

[wirruss656 3 048]

  On 5/25/2017 at 03:26, Kostas1 said:

Спасибо.

На Джами перфокороб тоже есть - с главных ворот прямо, 10-15 метров не доходя до конца, магазин на левой стороне.

[Kostas1 330]

  On 5/25/2017 at 03:32, wirruss656 said:

На Джами перфокороб тоже есть - с главных ворот прямо, 10-15 метров не доходя до конца, магазин на левой стороне.

В итоге купил на Джами в магазине Легранд. Цены конечно кусачие, но качество нормальное + оплата по перечеслению.

[wirruss656 3 048]

  On 5/26/2017 at 09:04, Kostas1 said:

Цены конечно кусачие, но качество нормальное

Фото выложи , что за короб такой - платиновый))

[Kostas1 330]

Просто единственный магазин где есть аксессуары к ним. Стыки, повороты. Фото пока не могу выложить т.к материал на работе. Но 1 м канала 14800 40х40. 24х14 6200. Аксессуары на них столько же стоят. + У них есть наружные реверсные выключатели. Скорее всего фото смогу выложить когда они будут уже смонтированы на подстанции

[barmaley13 37]

день добрый,

подскажите где приобрести

Диффавтомат 10-16A 10mA, всё что нашёл это 30мА

[polig 58]

Смотри на Джами, с такими параметрами будет наверно фирменный и дорогой.

[wirruss656 3 048]

  On 6/15/2017 at 03:52, barmaley13 said:

Диффавтомат 10-16A 10mA,

Дефицитная штука. Только в магазинах легранд, шнайдер, абб и т. п. и то под вопросом. Легче заказать с России.
